ZC29B型接地電阻測試儀適用于測量各種電力系統，電氣設備，避雷針等接地裝置的電阻值。

亦可測試低電阻導體的電阻值和土壤電阻率。

本儀表貫徹

2.1 測量范圍和準確度見表1

表1

1.2 輔助接地電阻影響改變量，當輔助接地電阻由500Ω改變至表2規定值時，其允許改變量不應超過其表中規定值。

表2

2.3 其他參數見表3

表3

2. 結構特征與工作原理

本儀器由手搖發電機，電流互感器，滑線電阻器及檢流計等組成，全部機構裝在塑料殼內，外有皮殼便于攜帶，附件有輔助探棒導線等，裝于附件袋內。

其工作原理采用基準電壓比較式。

3. 使用與操作

4.1 使用

4.1.1 測量接地電阻時接線

E端鈕接5m導線，P端鈕接10m導線，C端鈕接20m導線，導線的另一端分別接被測物接地極E' ，電位探棒P'和電流探棒C'，且E'、P'、C'應保持直線，其間距為20m。

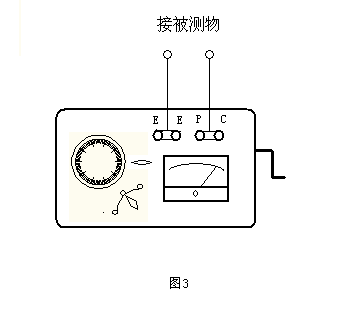

a. 測量大于等于1Ω接地電阻時見圖1，將儀表上2個E端鈕連接在一起。

b. 測量小于1Ω接地電阻時見圖2（適用于ZC29B-2）

將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。

b. 測量小于1Ω接地電阻時見圖2（適用于ZC29B-2）

將儀表上2個E端鈕導線分別連接到被測接地體上，以消除測量時連接導線電阻對測量結果引入的附加誤差。

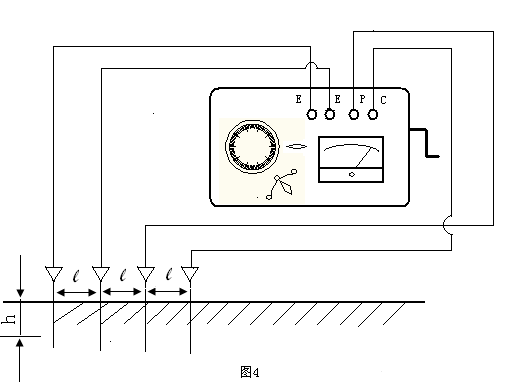

4.1.3 測量土壤電阻率接線如圖4

ZC29B-2型可以測量土壤電阻率，在被測區沿直線埋入地下四根探棒，彼此相距為“l”，棒的埋入深度h不應超過l/20

所測的土壤電阻率為

          ρ=2πlR

式中：    R——儀表的讀數

       l——探棒和探棒間的距離

 ρ——該地區的土壤電阻率

上法所得到的電阻率，可以近似認為是在被埋入棒之間區域內的平均土壤電阻率。

4.2 操作步驟

a. 儀表端鈕接線應正確無誤。

b. 儀表置于水平后，調整檢流計的機械零位。

c. 將“倍率開關”置于最大倍率，逐漸加快搖柄轉速，使其達到150r/min。當檢流計指針向某一方向偏轉時，旋動刻度盤，使檢流計指針指在“0”點。此刻刻度盤上讀數乘上倍率檔即為被測電阻值。

d. 如刻度盤讀數小于1時，仍未取得平衡，可將倍率開關置于小一檔倍率，直至調節到平衡為止。

e. 若發現儀表檢流計指針有抖動現象時，可變化搖柄轉速，以消除抖動現象。

f. 若儀表檢流計靈敏度過低，可在探棒周圍注水或鹽水以濕潤。

5. 注意事項

a. 禁止在有雷電或被測物帶電時進行檢測。

b. 儀表攜帶、使用時須小心輕放，避免劇烈震動。

6. 成套性

a. ZC29B型接地電阻測試儀         一臺

b. 皮袋                           一臺

c. 輔助接地幫                     二根

d. 導線 5m、20m、40m            各一根

e. 附件袋                         一只

f. 使用說明書                     一份

g. 產品合格證                     一份
