庫伯勒編碼器8.5020.D554.4096到貨

8.5020.D554.4096是德國庫伯勒（Kubler）公司生產的一款增量型編碼器的型號。以下是其相關介紹：

工作原理：在碼盤邊緣開有相等角度的縫隙，碼盤兩邊分別安裝光源及光敏元件。碼盤隨工作軸轉動時，每轉過一個縫隙就產生一次光線明暗變化，經整形放大得到電脈沖輸出信號，脈沖數等于轉過的縫隙數，通過計數脈沖數可得知碼盤轉過的角度。

主要特點

抗振性強：采用 Safety - Lock™設計的堅固軸承構造，具有很高的抗振動能力和安裝誤差容忍度。

防護等級高：穩定的壓鑄外殼，防護等級高達 IP67，可在惡劣環境下可靠運行。

溫度范圍寬：工作溫度范圍為 - 40°C 至 + 85°C，能適應多種環境條件。

電氣特性

電源電壓：通常為 10V DC 至 30V DC。

最大分辨率：4096ppr（每轉脈沖數）。

接口類型：可能提供 Gegentakt、TTL/RS422 和 Open Collector 等接口類型，具體取決于產品配置

庫伯勒8.5020.D554.4096編碼器的工作溫度范圍是-40°C到+85°C。

庫伯勒編碼器（以常見的增量型和絕對型為例）的工作原理基于機械運動與光電信號的轉換，通過檢測旋轉或直線位移并將其轉化為電信號，實現對運動參數的精確測量和反饋。以下是其核心工作原理分類說明：

一、庫伯勒增量型編碼器工作原理

增量型編碼器通過檢測位移變化產生脈沖信號，需配合計數器或控制器計算位置、速度等參數，是庫伯勒編碼器中常見類型（如 8.5020 系列）。

機械結構：核心是一個與旋轉軸同步轉動的碼盤，碼盤上刻有等間距的透光 / 不透光縫隙（或導電 / 不導電軌跡），沿圓周分布為 A、B 兩相（相位差 90°），部分型號還包含零位（Z 相）標記。

光電轉換：碼盤兩側分別安裝光源（如 LED）和光敏元件（如光電二極管）。當碼盤轉動時，縫隙交替遮擋光線，光敏元件接收的光信號強弱變化被轉換為脈沖電信號。

信號輸出與解讀：

A、B 兩相脈沖信號相位差 90°，通過判斷兩者的超前 / 滯后關系，可識別旋轉方向（如 A 相超前 B 相為正轉，反之反轉）。

每轉產生固定數量的脈沖（如 4096 ppr，即每轉脈沖數），通過計數脈沖總數可計算旋轉角度（角度 = 脈沖數 / 總脈沖數 ×360°），通過單位時間內脈沖數可計算轉速。

Z 相脈沖每轉輸出 1 個，用于復位計數器或校準原點位置。

二、Kubler絕對型編碼器工作原理

絕對型編碼器能直接輸出當前位置的絕對編碼信號，無需依賴外部計數，掉電后位置信息不丟失，適用于需精準定位的場景。

機械結構：碼盤上刻有二進制或格雷碼等絕對編碼圖案，每個位置對應的編碼組合（如 n 位編碼對應 2?個位置）。

信號讀?。捍a盤圓周分布多個（與編碼位數對應）光敏元件，同時讀取各軌跡的透光 / 不透光狀態，直接輸出對應位置的二進制編碼電信號（如并行輸出或串行輸出）。

特點：即使斷電，再次上電后仍能直接獲取當前絕對位置，無需重新校準，精度由編碼位數決定（如 12 位對應 4096 個位置，分辨率更高）。

三、共性核心：信號處理與抗干擾設計

庫伯勒編碼器在基礎原理上，通過優化結構提升可靠性：

抗干擾：采用屏蔽設計、差分信號輸出（如 RS422），減少電磁干擾（EMI）對信號的影響。

環境適應性：部分型號通過密封結構（如 IP67 防護）、寬溫設計（-40°C 至 + 85°C），確保在粉塵、振動、高低溫等惡劣環境下穩定工作。

無論是增量型還是絕對型，庫伯勒編碼器的核心都是通過機械運動→光學信號變化→電信號轉換的過程，實現對位移、速度、方向的精確測量，廣泛應用于機床、自動化生產線、工程機械等領域。

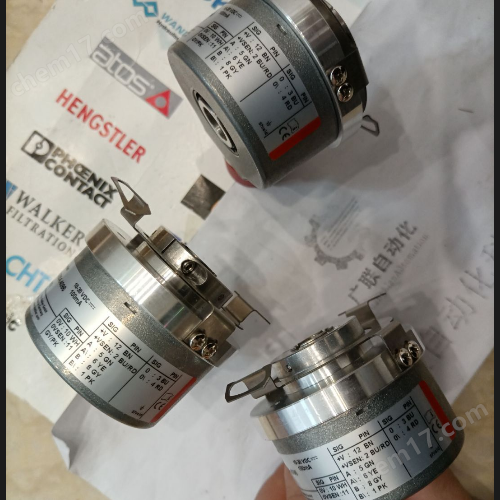

庫伯勒編碼器8.5020.D554.4096到貨如圖：

：
