南瑞繼保PCS-9611D的SWI 跳閘出口插件

南瑞繼保PCS-9611D的PWR電源插件（DC插件）

南瑞繼保PCS-9611D的COM通訊插件

南瑞繼保PCS-9611D的AI交流采樣插件（AC插件）

南瑞繼保PCS-9611D的CPU插件

南瑞繼保PCS-9611D的液晶顯示插件

南瑞繼保PCS-9611D的選配BO出口插件（OUT插件）

品牌：南瑞繼保

型號：PCS-9611D

加工定制：否

額定電壓：220V

適用范圍：110KV以下

產品認證：ccc

概述：

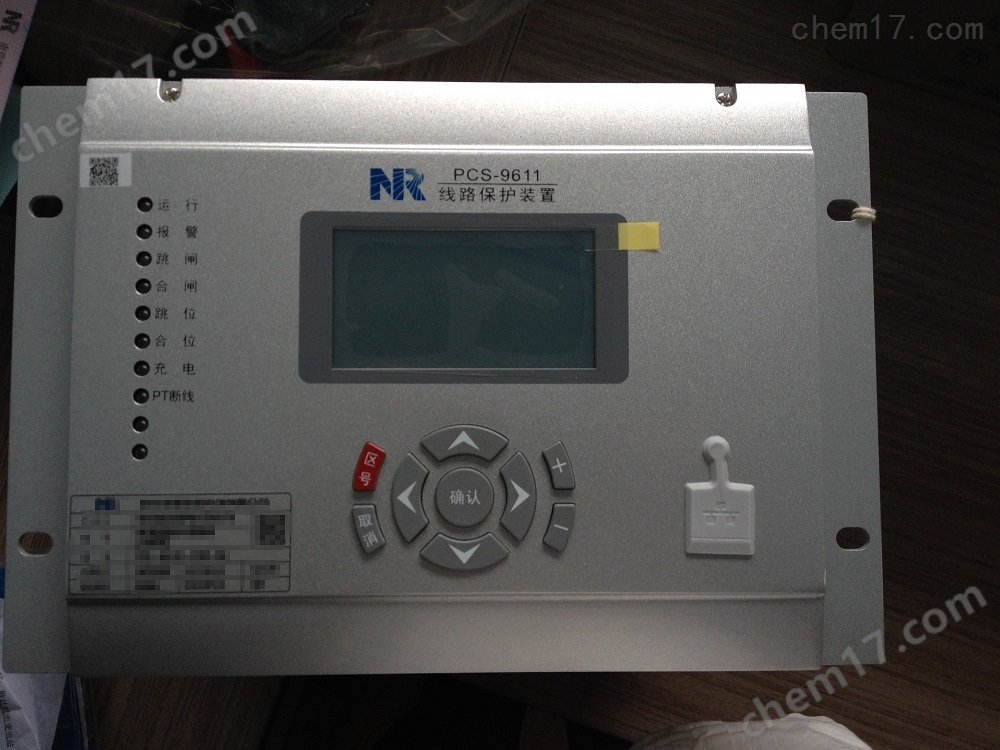

PCS-9611D 線路保護裝置適用于110KV及以下的電壓等級的非直接接地系統或小電阻接地系統中的線路保護及測控。裝置全面支持?jǐn)?shù)字化變電站功能，既可以接入常規電磁式互感器，同時也具備電子式互感器接口和支持IEC61850-9-2采樣值傳輸協議，支持IEC61850規約和實時GOOSE功能。

保護配置：
1.和方向閉鎖的過流保護和一段過流反時限保護
2.零序過流保護以及一段零序過流反時限保護/小電流接地選線
3.加速保護和零序加速保護(零序電流可自產也可外加)
4.過負荷功能(報警或者跳閘)
5.低周減載功能
6.三相一次重合閘
7.小電流接地選線功能（必須采用外加零序電流）
8.獨立的操作回路


運行告警：
1.事故總信號
2.CT 斷線報警
3.母線PT 斷線報警
4.控制回路斷線報警
5.TWJ 異常報警
6.線路PT 斷線報警
7.過負荷報警
8.零序Ⅲ段報警
9.接地報警
10.彈簧未儲能報警
11.頻率異常報警


測控功能：
1.15路茲定于遙信開入（擴張后，至多支持36路）。

2.時間SOE記錄等。

保護信息功能：

1裝置描述的遠方查看。

2設備參數定值的遠方查看。

3保護定值和區號的遠方查看、修改功能。

4軟壓板狀態的遠方查看、遙控和就地投退功能。

5裝置保護開入狀態的遠方查看。

6裝置運行狀態（包括保護動作元件的狀態和自檢報警信息等）的遠方查看。

7遠方對裝置信號復歸。

8故障錄波上送功能。
