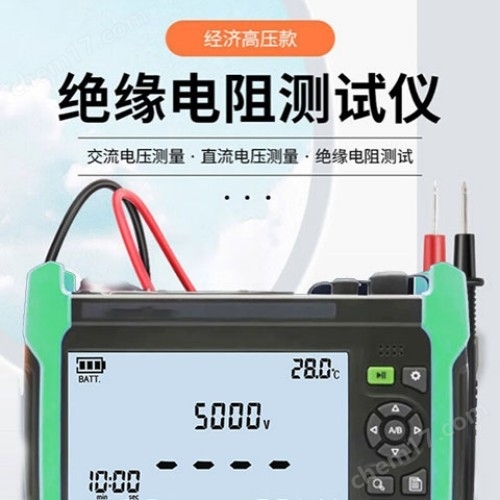

SW-J61 德斯威光伏絕緣故障定位儀（絕緣接地測試）
| 參考價 | ￥299.00-￥25000.00 |
- 公司名稱 蘇州德斯威科技有限公司
- 品牌其他品牌
- 型號SW-J61
- 所在地蘇州市
- 廠商性質生產廠家
- 更新時間2025/6/17 15:23:47
- 訪問次數 32
| SW-J61 | 25000.00元 | 100 件可售 |
| 備品備件 | 299.00元 | 100 件可售 |
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
太陽能光伏設備、測量設備、光電設備的研發、生產、銷售；銷售：凈化設備、儀器儀表、絲綢制品、計算機軟硬件、通訊產品；電力工程、建筑安裝工程的設計和施工；光伏設備檢測服務；自營和代理各類商品及技術的進出口業務。
| 產地類別 | 國產 | 應用領域 | 能源 |
|---|
光伏發電系統長期暴露在復雜環境中，絕緣性能與接地系統的可靠性直接影響電站安全運行。德斯威光伏絕緣故障定位儀（絕緣接地測試）作為專業檢測設備，為光伏電站提供全面的電氣安全評估方案。該設備集絕緣電阻測試、接地電阻測試、等電位連接測試等功能于一體，可對光伏陣列、匯流箱、逆變器及并網柜等關鍵設備進行系統化檢測。
德斯威光伏絕緣故障定位儀（絕緣接地測試）采用的抗干擾測量技術，能在復雜電磁環境下準確評估組件對地絕緣狀況，識別絕緣劣化、局部放電等潛在風險。針對光伏系統特點，特別優化了直流側絕緣測試功能，可有效避免光伏陣列對測試結果的干擾。設備配備專業接地測試模式，支持多點接地系統檢測，精準評估接地網導通性能與接地電阻值，確保防雷保護系統有效性。
測試儀配備智能化診斷系統，可自動判斷測試結果合規性，并生成符合行業標準的檢測報告。大容量數據存儲支持歷史記錄查詢與趨勢分析，為預防性維護提供決策依據。設備采用符合人體工學的便攜式設計，配備防反接保護與安全隔離功能，保障測試人員操作安全。德斯威絕緣接地綜合測試儀以其全面的測試功能與可靠的性能表現，成為光伏電站建設驗收、定期檢測及故障診斷的專業工具，為電站安全穩定運行提供有力保障。
產品優勢：
1、適應各種高電壓、高功率的光伏組件測試場景
2、具備超大量程，并且智能判定測試結果
3、GFL 功能對組串中的絕緣故障位置進行定位
應用場景：
德斯威光伏絕緣電阻綜合測試儀是保障光伏系統電氣安全的核心檢測設備，廣泛應用于光伏電站全生命周期管理。在電站建設階段，該設備可對光伏陣列進行安裝驗收測試，精準檢測組件絕緣性能及系統接地可靠性，確保初始安裝質量達標；在運維周期中，可定期開展絕緣電阻與耐壓測試，及時發現絕緣老化、潮濕漏電等安全隱患，預防電氣事故發生；當系統出現發電異常時，能快速定位直流側絕緣故障點，提高故障處理效率。同時，該設備也適用于戶用分布式光伏系統的安全檢測，為家庭光伏電站提供專業的安全保障。其高精度測量能力還可滿足第三方檢測機構對光伏電站的電氣安全評估需求，為電站交易、保險承保等商業行為提供數據支持。德斯威光伏絕緣電阻綜合測試儀以專業可靠的性能，全面守護光伏系統電氣安全，助力行業可持續發展。
SW-J61標配規格參數 | ||
類目 | 數值 | SW-J61 |
直流電壓測試 | 測量范圍 | 3～1500V |
測量讀數 | 1V | |
測試準確度 | ±1%rdg±2V | |
交流電壓測試 | 測量范圍 | 3～1000V |
測量讀數 | 1V | |
測試準確度 | ±1%rdg±3V | |
絕緣電阻測量（對地DUAL） | 電壓測量量程 DC（V） | 250；500；1000；1500 |
電阻測量量程（MΩ） | 0.1～0.99 （0.01） ；1.0～19.9（0.1）；20～100（1） | |
電阻測量精度 | ±5%rdg±5Ω | |
絕緣電阻測量（定時 TIMER） | 電壓測量量程 DC（V） | 250；500；1000；1500 |
電阻測量量程（MΩ） | 0.1～9.99 （0.01） ；10～100（0.1） | |
電阻測量精度 | ±5%rdg±5Ω | |
地面故障定位 （GFL） | 光伏應用功能描述* | 定位對地絕緣故障點，即故障組件在光伏組串中的位置 |
高壓電力設備應用功能描述 | 電纜、變壓器、開關柜等高壓設備絕緣測試，確保電力系統穩定 | |
電動汽車應用功能描述 | 監測高壓直流系統正負母線對地絕緣電阻，以及電池包和整機 絕緣 | |
實時監測 | 持續檢測系統在充電或允許過程中絕緣電阻狀態 | |
精確定位 | 當絕緣電阻低于預設值，發出警報信號，并指示故障發生位置 | |
直流電壓測試 | 250；500；1000；1500 | |
直流電阻測試 | 0.1～0.99 （0.01） ；1.0～19.9（0.1）；20～100（1） | |
保護導體連續性測試 （RPE 200mA） | 電阻測試量程（Ω） | 0.00～9.99（0.01） ；10.0～100（0.1）；100～1999（1） |
電阻測量精度 | ±2%rdg±2Ω | |
設備功能測試 | 測試電流 | 200mA 的保護導體連續性測試 |
測試電壓 | 250、500、1000、1500 VDC | |
測量直流電壓 | 1500V | |
測量交流 TRMS 電壓 | 1000V | |
絕緣測試 | DUAL 與 TIMER | |
絕緣故障定位 | GFL | |
極性測試 | PI | |
介點吸收比 | DAR | |
測量結果判定 | 正常 / 不正常 | |
直接測試的顯示內容 | 立即顯示正、負兩極和接地極之間的直流和交流有效值電壓并立即顯示RPE的數值與判定OK/NO | |
SW-J61硬件參數 | ||
類目 | 數值 | SW-J61 |
標配 | 主機 | --測試主機 |
測試線 | 4 色測試線+4 色鱷魚夾 | |
適配線 | 2 色 MC4 適配接頭 | |
軟件 | 中文 windows 軟件+USB 電纜 | |
便攜包 | 包+肩帶 | |
外置電池充電器 | 標配 | |
便攜箱 | 硬塑便攜箱 | |
校準報告 | 歷史校準報告 | |
用戶手冊 | 中文用戶手冊 | |
測試線 | 2 根延長電纜香蕉插頭 20m | |
