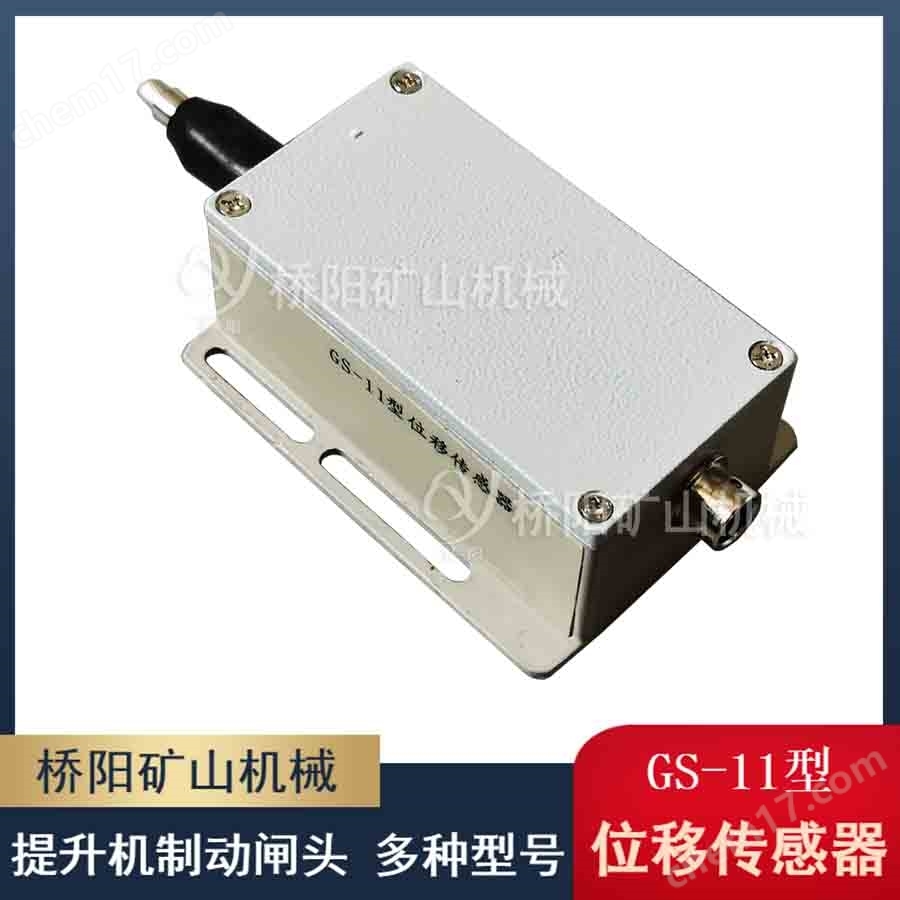

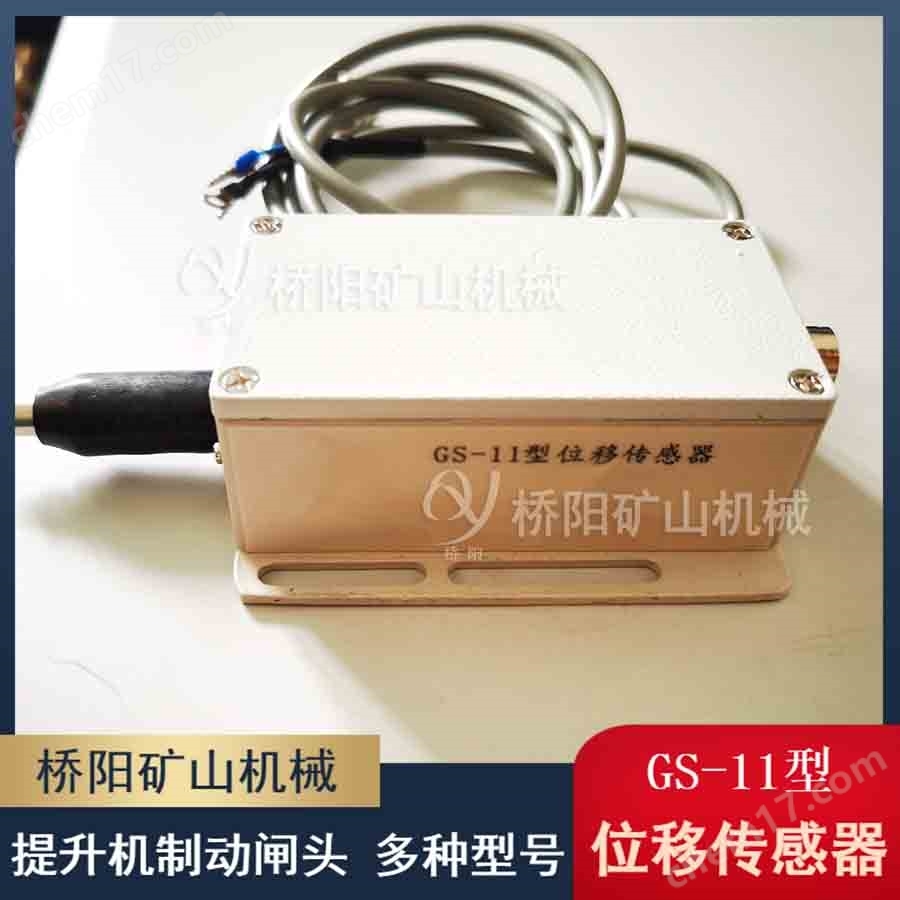

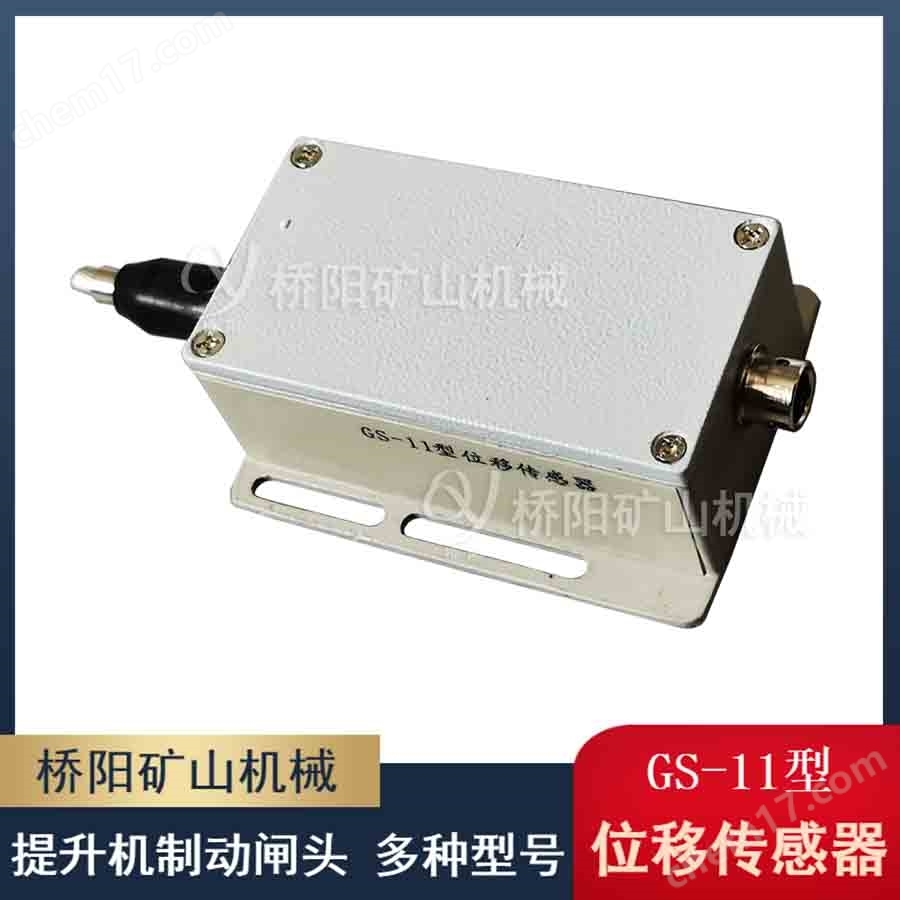

洛陽橋陽礦山機械有限公司供應，各種型號猴車配件，罐籠配件，型號齊全，支持定制。GS-11型位移傳感器是為測量提升機制動閘的間隙(位移)而設計的一種位移傳感器.一體化結構,安裝方便,具有抗振動性和抗沖擊性..線性以及穩定性好等優點.也可以用于其他工業自動化設備配套以及自動化機械行業的位移行程測量和過程控制.

位移傳感器 GS-11型提升機絞車制動裝置

技術參數

1.電性行程:0-10mm

2.輸出信號:4-20mA

3.工作段精度:士1%,(4-20mA/0-10mm線性變化)

4.環境溫度:-20--60℃

5.供電電壓:15--24VDC

6.負載:2502

7:>5x10次

三.安裝方法

傳感器推桿項住制動器螺栓頂面,調節前后位置,在合測狀態時,使機械行程大約在5m處(如圖示1的連接傳感器輸出值的為12mA，如圖示2的連接方法,傳感器輸出值為3V)然后用緊固螺母將傳感器固定，傳感器三芯航空插座與連接電虛上的三芯朝空頭連時，要將插頭缺口與插座的子口對準才能順利插入，如需要卸下連接插頭電纜將航空插頭的彈性卡套住后壓縮便可取下。

四注意事項:

1接線時請嚴格按照使用說明接線圖示進行。

2,測量位移間隙時,盡量使用電性行程的中間段。

3,傳感器通電即可工作,預熱30分鐘后輸出信號穩定,本傳感器為精密器件,禁止人為拆卸改動,劇烈敲擊。

4.使用中若發現異常,應立即關掉電源,停止設備使用,進行故障排查,尋求專業技術支持。

5.本產品自交付用戶后質保年限為壹年，生產廠家一年內對產品非量問題進行保修或更換。
