MKY-BGK-6850A 垂線坐標儀

1. 簡介

BGK-6850A 增強型 CCD 垂線坐標儀是新型的智能型儀器。它與專用的垂線配套使用可對大壩、船閘、高層建筑等不同高程的水平位移變化進行精密測量。BGK-6850A 型 CCD 垂線坐標儀集 CCD器件的程控驅動、信號處理、數據采集存儲和通訊等功能于一身，是真正的非接觸式二維測量，精度高、無漂移、可靠性強、安裝方便、防潮性能好，可在相對較高濕度環境下長期連續工作。4 位LED 兩行屏顯示允許用戶在遙控測讀時進行現場讀數。儀器可選配 4～20mA 模擬量信號輸出，以適應大多數自動化數據采集設備的數據采集。

2. 基本原理

BGK-6850A 型垂線坐標儀采用高分辨率線陣 CCD 傳感器作為核心傳感器。利用平行光使垂線產生的陰影投射到 CCD 傳感器上，再通過分析處理 CCD 灰度掃描圖對垂線陰影位置進行識別，通過計算分析達到垂線的位置坐標，并通過數據通信或 D/A 轉換輸出觀測結果。

3. 技術特點

1) CCD光電成像，真正的非接觸式二維測量；

2) 高精度、無電學漂移、長期穩定性好；

3) 智能256級光路灰度圖像掃描成像，抗環境光線干擾能力強；

4) BGK-6850A型垂線坐標儀內置2路數碼顯示器實時顯示當前測值，有利于安裝調試及人工觀測；

5) 具有實時測量與定時自動測量功能，定時測量間隔可在10秒~1天內任意設定；

6) 提供遠程遙測接口及組網功能。每臺BGK-6850A垂線坐標儀具有獨立的網絡地址，通過RS-485接口可形成獨立的網絡節點；同時具備的4-20mA模擬量輸出端口可與任何具有

標準信號測量功能的測量系統兼容。

7) 可儲存多達2000組（次）測量數據，每天測量一次可存儲不少于5年的測量數據；

8) 掉電保護功能。采用非易失性存儲器，確保數據在10年內不會丟失；

9) 采用獨立的模塊化密封結構及驅潮電路，可在濕度為95％（無凝結）環境下正常工作。

10) 自診斷功能可在現場顯示故障狀態。同時兼有的遠程診斷功能，利用上位機軟件對當前整個光路進行遠程連續掃描成像，以檢查光路是否潔凈，為光路的清潔維護提供依據。

11) 內置電源使用85V~265Vac寬范圍供電電壓，全球通用。還可選裝外置交流電源適配器

供電。

12) 可平面固定，也可選配萬向支架固定，安裝調試簡單快捷。

RS-485A/4-20mA 模擬量輸出接口；?萬向支架固定孔；?平面支架固定孔。

主體的外形尺寸為 380mm（L）×330mm(W)×145mm(H)（不包含下遮光罩）。安裝下遮光罩后的儀器的總高為 240mm。

垂線儀機箱主體為長方型結構，中間的方孔作為垂線的活動空間，垂線可在 60×70mm 范圍內自由運動。為了便于在已經安裝的垂線處安裝坐標儀，在坐標儀箱體上布置了一條垂線的進線通道。

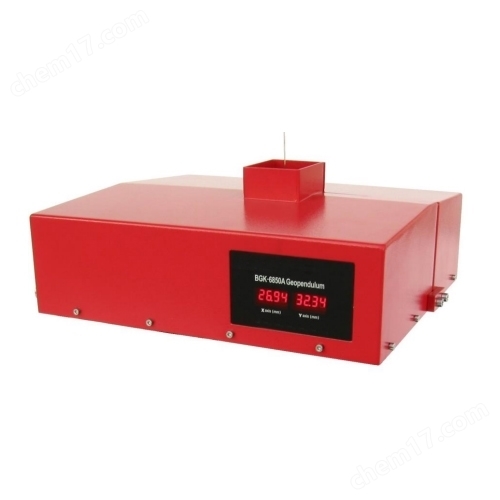

在儀器箱體的正側面設有兩路 4 位 LED 顯示窗用于顯示垂線當前的位置坐標。

儀器電源線、RS485 通訊、4-20mA 模擬量輸出接口均布置在儀器底板上。
