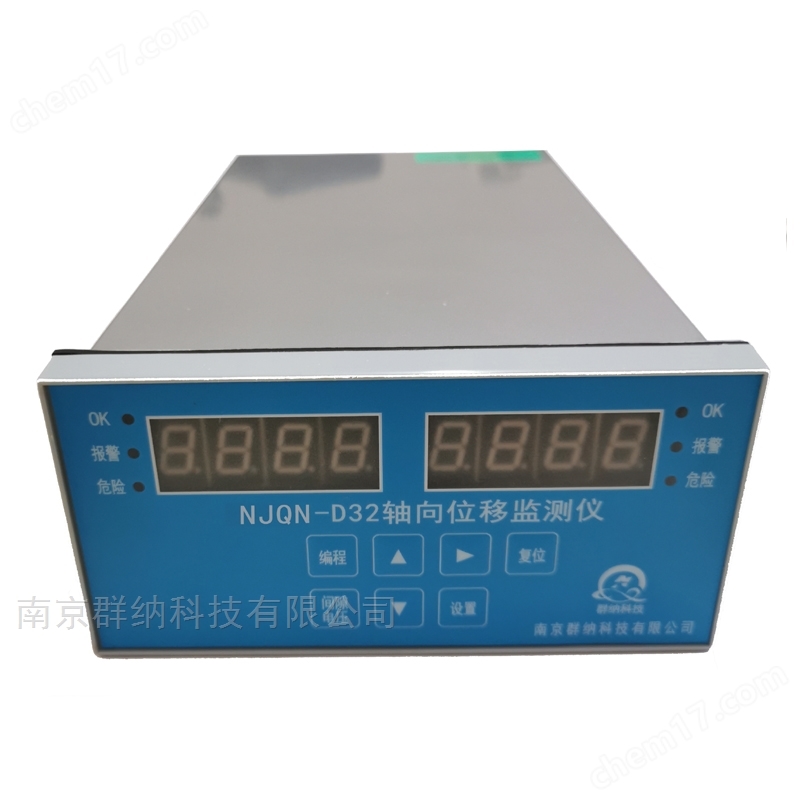

來自電渦流位移傳感器的信號經測量電路處理后，通過NJQN D32雙通道軸向位移監測儀的LED顯示出轉子軸向位移的大小和方向，同時在儀表后輸出端輸出相應的4～20mA電流和超過設定值時的報警繼電器開關量。該儀表具有停電保護、數字密碼保護、電路自恢復等功能，如有故障可自動切斷報警輸出回路，從而有效抑制儀表誤報警。適用于對汽輪機、水輪機、壓縮機、鼓風機等多種旋轉機械的軸向位置的長期在線監測。

NJQN D32雙通道軸向位移監測儀組成及技術指標

1. 輸入信號：SE系列電渦流位移傳感器、QN-98系列電渦流傳感器

2. 測量范圍：2～8mm

3. 儀表顯示：LED數碼管顯示，同時帶有間隙電壓顯示（供安裝時參考）

4. 電流輸出： DC 4～20mA, 線性誤差不大于±1%F•S;輸出負載≤500Ω

5. 報警輸出：

 具有警告、危險兩極報警指示燈顯示;

 報警繼電器為常開，節點容量：DC 1A/30V，AC 0.3A/125V

6. 參數設置：通過儀表面板按鍵可設置靈敏度、警告值、危險值、零位電壓等

7. 使用電源：AC220V/50Hz±10%，≤15W

8．工作環境：工作溫度：－10～+65℃ ，相對濕度≤80%

9. 外型尺寸： 160×80×310mm（寬×高×深）

10. 開孔尺寸： 152×76mm（寬×高）
