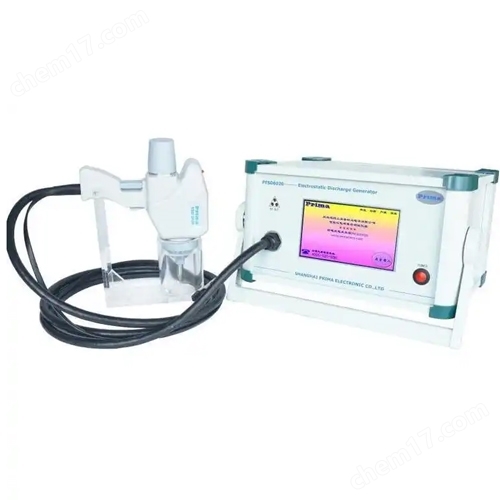

MKY-PESD6020 靜電放電發生器

1、設備工作電源要求

輸入電壓：單相AC220V±10%(中國大陸)

頻率：50/60Hz

相數：單相3線制（L—N—PE）

電壓分辨率：1V

輸出電壓波形畸變率≤5%

總功率：MAX 250W

2、設備主要功能和特點

符合EN/IEC61000-4-2和GB/T17626.2標準相關要求；

7.0寸觸摸屏、中英顯示，操作方便；

采用進口程控高壓電源，性能穩定；

體積小，攜帶方便

內置溫濕度顯示、實時高壓顯示，

內置國標模式、用戶自定義模式，編程模式，增壓模式，操作便捷；

高測試電壓達到20KV

根據測試標準不同可以方便換放電模塊；

放電頭可自由換；

內置RJ45和RS232接口，可通過電腦實施遠程控制，自動記錄實驗數據，保存打印測試報告。

3、設備使用環境要求

戶內使用；

海拔高度不過1000米；

環境溫度為－10℃～＋40℃；

相對濕度不大于85％；

無導電塵埃、無火災及爆炸危險、無腐蝕金屬和緣的氣體

電源電壓波形為正弦波,波形畸變率<5%；

接地電阻不大于0.5Ω；

4、設備設計制造依照標準

GB/T17626.2

EN/IEC61000-4-2

ISO10605

GB/T19951

ITU-TK.20

IEC61000-6-1

IEC61326

ISO14304

IEC61340-3-1

GR 1089

EN61326

5、產品介紹

靜電放電發生器PESD6020采用7.0英寸彩色觸摸屏操作，符合并越EN/IEC61000-4-2和GB/T17626.2標準相關要求。

6、主要技術參數

輸出電壓0.2～±20kV精度5%,實時高壓在線顯示

輸出電壓極性正/負,正負交替

放電電容150PF(可定制)

放電電阻330Ω(可定制)

放電電流上升時間0.6～1ns

靜電保持時間>5s

工作形式放電時間間隔可以設置在0.05～99.99s之間，可滿足各種操作方式，如20PPS放電；設置值小于0.05s時，是單次放電

放電次數設定1～9999或次

放電形式接觸放電

空氣放電

放電次數可預設置1-9999次或次

觸發方式1.自動2.手動3.電壓自動漸升掃描

儀器工作狀態指示前面板LED指示、LCD顯示

儀器接地連接方式使用扁平接地線

上位機RS232、RJ45接口可聯機打印測試報告

設備工作電源AC220V±10%,50/60 Hz(限中國大陸)

保險絲3A

大功耗250W

環境溫度15℃-35℃

主機尺寸350×360×175 mm

重量約10kg

MKY-PESD6020 靜電放電發生器
