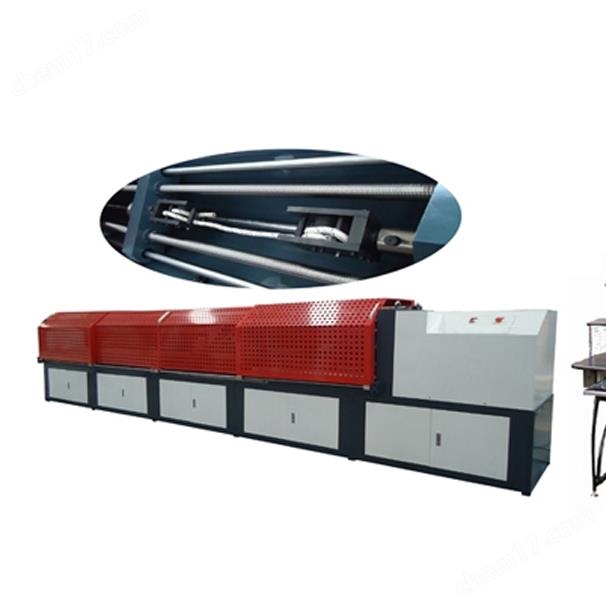

盛林微機控制電子式臥式拉力試驗機是一種以水平方向加載、采用伺服電機驅動、通過計算機系統實現精準控制和數據處理的拉力測試設備，主要針對長尺寸試樣、大變形材料或需模擬水平受力狀態的產品進行拉伸力學性能檢測。

一、核心結構：

1. 結構組成

主機框架：采用臥式剛性結構，確保水平加載時的穩定性（無傾覆風險），框架長度根據試樣最大長度設計（通常 1~5 米，可定制更長）。

驅動系統：由伺服電機 + 高精度滾珠絲杠組成，通過電機正反轉驅動動夾具水平移動，實現拉伸加載（速度平穩，無液壓系統的噪音和漏油問題）。

夾具系統：水平對稱設計的拉伸夾具，材質為高強度合金（如 40Cr、不銹鋼），夾持面帶防滑紋路或特殊涂層（如橡膠、陶瓷），適配不同試樣（如繩索、電纜、板材），避免水平加載時打滑或偏心。

測量系統：配備高精度拉力傳感器（精度 0.5 級或 0.2 級）和光柵尺（位移測量精度 ±0.01mm），實時采集力值和變形數據。

控制系統：以微機（工業計算機）為核心，配套專用測試軟件，支持力控、位移控、應變控（需配引伸計）三種閉環控制模式，可自動完成加載、數據采集、曲線繪制（力 - 位移 / 應力 - 應變）、結果計算（抗拉強度、伸長率等）及報告生成。

二、技術參數：

1.最大試驗力：300kN

2.試驗力測量范圍：1%--100%  （可由國家計量部門負責計量檢定、并出具計量合格證書）

3.試驗力示值精度：優于示值±1%

4.試驗力分辨力：1/500000(全程不分檔)

5.橫梁位移測量精度：分辨率高于0.001mm

6.變形測量精度：±1%

7.試驗速度范圍：0.005—300mm/min,無級調速

8.速度控制精度：±1%(0.01~100mm/min); ±0.5%(100~300mm/min)

9.恒力、恒變形、恒位移控制范圍: 1%-100%FS

10.恒力、恒變形、恒位移控制精度:

             設定值<10%FS時,設定值的±1.0%以內

             設定值≥10%FS時,設定值的±0.1%以內

11.變形速率控制精度: 速率<0.05%FS時為±2.0%設定值內

              速率≥0.05%FS時為±0.5%設定值內

12.試驗空間： A：有效拉伸空間：6000mm  （根據需求定制）B：有效試驗寬度：500mm

13.加載頭有效行程：1500mm

14.裝夾方式：插銷夾具

15.工作環境：室溫—35℃,相對濕度不超過80%

三、工作原理：

試樣兩端固定在水平對稱的夾具中，通過微機軟件設定加載參數（如速度、目標力值），伺服電機驅動滾珠絲杠帶動動夾具水平移動，對試樣施加軸向拉力；拉力傳感器和光柵尺實時反饋力值與位移信號，經控制系統處理后，在軟件界面實時顯示測試曲線和數據，直至試樣斷裂或達到設定條件自動停機，最終生成完整測試報告。

   微機控制電子式臥式拉力試驗機相比液壓臥式機，噪音低、能耗小、加載速度精度高（波動≤±0.5%），且微機控制實現全自動測試，減少人為誤差，廣泛服務于電線電纜、繩索鏈條、管材型材等行業，為產品質量控制和材料研發提供精準的力學性能數據。
