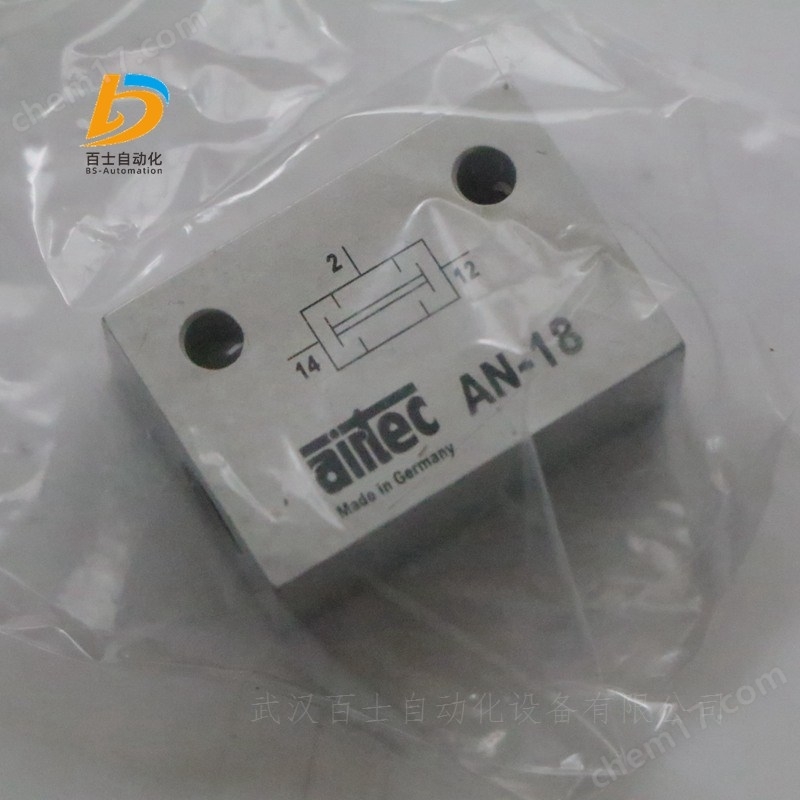

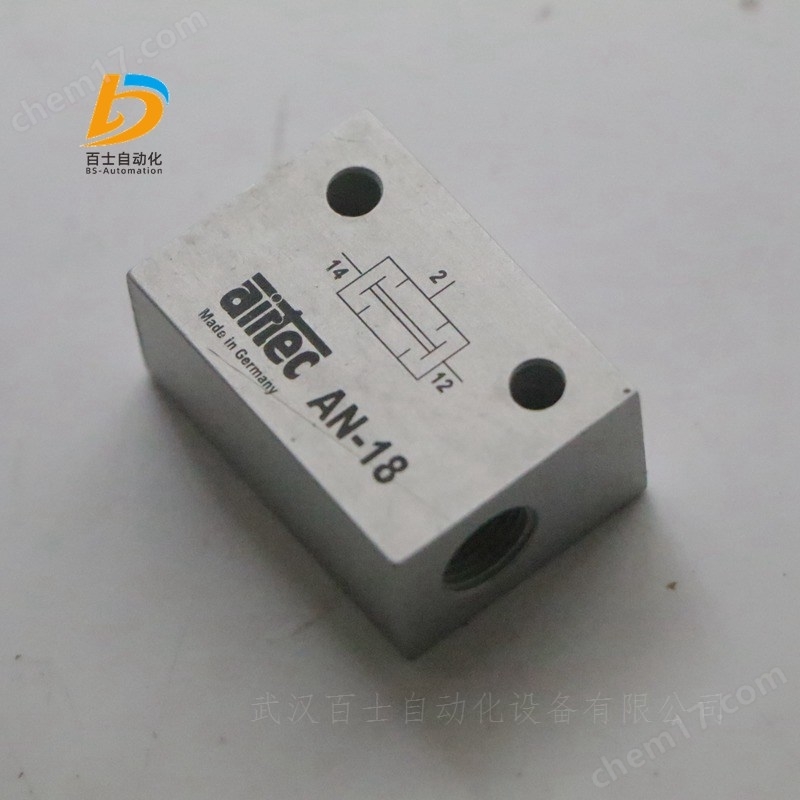

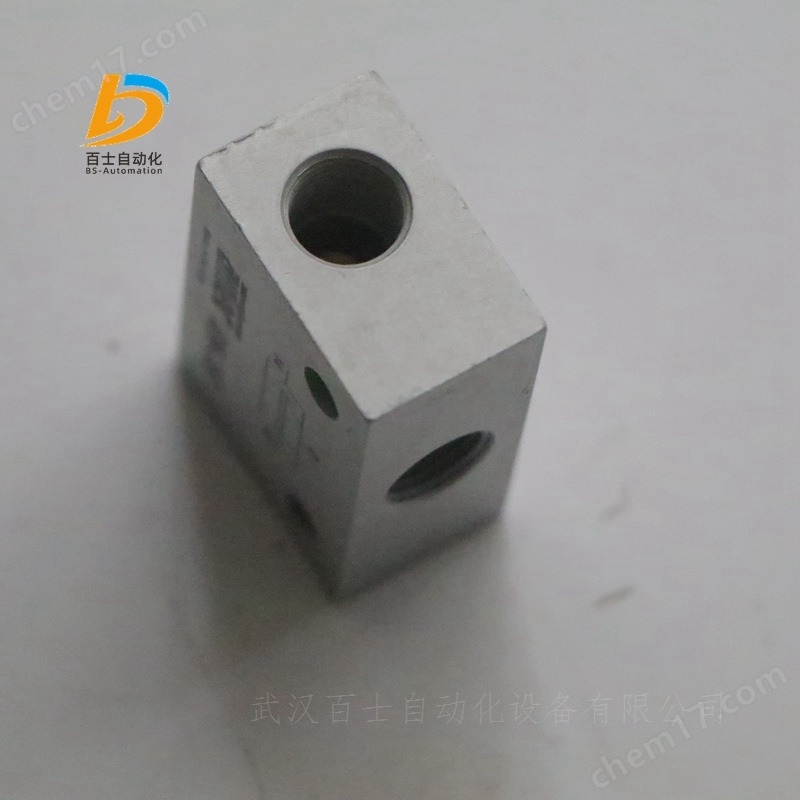

AIRTEC與閥AN-18，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

AIRTEC與閥和或閥（梭閥）

M5 (10/32 UNF) G1/8

160 Nl/min-280NI/min (0.163 Cv-0.285 Cv)

型號AN,OR

過濾、無油和干燥的壓縮空氣符合ISO 8573-1:2010，7:2:4級 - 無侵蝕性成分。否則，壓力熔點必須低于低環境溫度至少10℃。

當輸入12和14同時有信號時，輸出2會出現信號。在不同的壓力下，較低的壓力到達輸出。

作為被動元素，UND沒有自己的通風。刪除一個或兩個輸入信號后，通過前置信號線進行通風。

設計與功能

訂貨號  AN-25  OR-25  AN-18  OR-18

接口

AN-25  OR-25：M5

AN-18  OR-18：G1/8

通徑

AN-25  OR-25：3.2mm

AN-18  OR-18：4mm

流量

AN-25  OR-25：160Nl/min

AN-18  OR-18：280Nl/min

工作壓力：-0.95...10bar

溫度范圍：-10℃...+70℃

材料：

閥體：鋁（陽極氧化）

密封圈：NBR

內部零件：不銹鋼和Ms

重量

AN-25  OR-25：0.026kg

AN-18  OR-18：0.038kg

AIRTEC屬于氣動自動化領域，具有技術力量，以及高質量解決各類技術問題的能力，同時為客戶提供品質、科技的產品，并以很低的維修率給客戶帶來巨大的利益。

注重質量是本公司的一貫的經營宗旨，“質量”是AIRTEC成功的決定因素。我們從產品開發研制階段起就把質量放在一位，這一宗旨始終貫穿于各個部門，貫穿于生產、調試、產品交付直至售前、售后服務的整個過程。此外，AIRTEC公司還是世界氣動行業中較早通過ISO9001質量認證的公司之一。

AIRTEC生產的閥能承受各種使用環境,如多粉塵的環境、潮濕的環境及野外。其主要原因是AIRTEC的閥芯結構，它是AIRTEC的設計。這也是AIRTEC的產品以其品質,長壽命而聞名全球的主要原因。

1)AIRTEC閥的密封設計是將復合樹脂環以及膨脹О形圈復合而成。由于復合樹脂環較硬，它的膨脹非常有限。

2)閥套由不銹鋼制成，閥套和復合樹脂之間具有配合公差。

3)閥套小孔內緣和閥芯上的復合樹脂環外緣均呈無銳邊狀，其邊緣相當于一把剃刀,可切碎任何進入閥套的小孔內的雜質顆粒，并由氣流帶走。這種抗污染的結構非常有效，使AIRTEC的閥能夠廣泛地用于煤礦、礦山、水泥等設備。

4)當閥長期不用時，由于AIRTEC閥的閥芯結構，密封圈也不會和閥套相互粘連，從而可以正常開啟。

5)和同樣規格尺寸的閥相比，AIRTEC的閥具有更大的流量。

1.管式閥安裝：螺紋接口,可以單獨或成組安裝。對于MF-05,MF-07和MF-25需要單個氣路板。

2.組合閥：3/2提動閥可安裝6個。用于:MS-18 ,MS-20。

3.P口氣路板：帶共用進氣口適合于安裝1-12個，3/2，5/2和5/3閥。閥用于中空螺栓安裝。用于:M-04,M-05，M-07，P-05和P-07。

4.P-R-S氣路板：帶共用進氣口和二個共用排氣口。適合于安裝5/2和5/3閥。閥用中空螺栓安裝。用于:M-04，M-05，M-07,P-05和P-07。

5.塑料氣路板：帶共用進氣口和二個共用排氣口。閥用兩個螺釘直接安裝在氣路板上。用于:MF-05，MF-25和MF-07。

6.模塊氣路板：模塊化P-R-S口氣路板,可擴展，帶共用進氣口和二個共用排氣口。可以安裝不同尺寸(1/8和1/4)的閥。用于:KM-09，KM-10。

7.板式閥安裝：于安裝5/2和5/3閥，其優點是更換閥時無需拔管子。帶共用進氣口和二個共用排氣口。閥用兩螺釘直接安裝在氣路板上。用于:MC-07，MC-20,MD-20.

8.可擴展氣路板：此模塊氣路板為可擴展型，有一個通用進氣口和兩個通用排氣口.根據需要添加閥門。可使用安裝DIN導軌的夾子。

閥島帶多針插頭，ASl，現場總線和 Interbus總線4-24個閥，G1/8和1/4

900-2100 NI/min (0.915-2.134 Cv)

RE-19/8-M

RE系列

19閥的數量

M接口形式

設計與功能

通過多芯電纜，控制信號從控制器傳輸到閥島，從而大大減少安裝工作量。閥島上不僅有電氣多針插頭，而且還帶有LED指示燈，手控按鈕和內部過壓保護電路。

G1/4的接口(2100NI/min/2.134Cv)的閥需要占用2個閥位。

以上的訂貨號中僅包含氣路板。閥及多針插頭電纜需另外注明。

供貨時，閥島已組裝完畢，并通過工廠性能測試。

電磁閥KF-09,KF-10

工作壓力范圍  3...8bar

溫度范圍  10℃...+50℃

防護等級  IP 56根據標準EN 60529

標準電壓 24VDC -10%...+15%

功耗  2.5w

輸出信號 極性保護電路和內插的浪涌吸收保護電路

材料：閥體：鋁（陽極氧化）、塑料；密封圈：NBR和POM；內部零件：鋁、黃銅、不銹鋼。

重量  0.2kg  0.37kg

AIRTEC二位五通換向閥

KF-09-511-HN

KF-09-510-HN

KF-09-510-HN 24V

KF-09-510-HNT-442

KF-09-510-HNR-442

KF-09-511-HNT-442

KF-09-511-HNR-442

KF-10-510-HNT-442

KF-10-510-HNR-442

KF-10-511-HNT-442

KF-10-511-HNR-442

KF-10-520-HNT-442

KF-10-520-HNR-442

德國AIRTEC愛爾泰克電磁閥

BM-01和BM-02系列

該系列的技術特點

連接

BM-01:G1/8

BM-02:G1/4

標稱尺寸

BM-01：5 mm

BM-02：7mm

溫度范圍：-10°C+60°C

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，不含侵蝕性成分。作為減損，壓力露點必須至少比環境溫度低10°C。材料外殼：陽極氧化鋁，塑料，密封件：NBR，FKM和PU，內部零件：Al，Ms和塑料

根據EN 60529，防護等級為IP 65

電動柱塞閥。接通電壓后，閥門切換。閥門配有鎖定（HNR）或手動應急裝置（HNT）。通過合適的工具進行制動。

德國AIRTEC二位五通電磁閥

BM-01-510-HN+23-M-09-19-462-R

BM-02-520-HN配23-M-09-19-N42-02-T

德國AIRTEC愛爾泰克電磁閥

KM-09和KM-10系列

該系列的技術特點

連接KM-09:G1/8

KM-10:G1/4

標稱寬度KM-09:6 mm

KM-10:9mm

溫度范圍-10°C+70°C

介質過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，不含侵蝕性成分。作為減損，壓力露點必須至少比環境溫度低10°C。材料外殼：鋁陽極氧化，塑料，密封：NBR和POM，內部零件：鋁，不銹鋼和Ms

根據EN 60529，防護等級為IP 65

可提供符合2014/34/EU（ATEX）的版本。

電動柱塞閥。接通電壓后，閥門切換。這些閥門配有鎖定手動輔助驅動裝置。操作由螺絲刀完成。

二位五通換向閥

二位五通換向閥，單線圈，空氣彈簧控制

KM-09-510-HN-xxx

KM-09-510-HN+23-SP-011-412

KM-10-510-HN-xxx

二位五通換向閥，單線圈，機械彈簧控制

KM-09-511-HN-xxx

KM-10-511-HN-xxx

二位五通，雙線圈，空氣彈簧控制

KM-09-520-HN-xxx

KM-10-520-HN-xxx

三位五通換向閥，中間位置關閉

KM-09-530-HN-xxx

KM-10-530-HN-xxx

三位五通換向閥，中間位置打開

KM-09-533-HN-xxx

KM-10-533-HN-xxx

三位五通換向閥，中間位置打開

KM-09-534-HN-xxx

KM-10-534-HN-xxx

德國AIRTEC愛爾泰克電磁閥

技術特點

連接：G1/4

標稱寬度：9 mm

溫度范圍：-30°C…+80°C

工作壓力：3...8bar

防護等級：IP 65

閥門版本：

二位五通、三位五通

可用電壓：

直流：12V，24V

防護等級：符合EN 60529的IP 65

接口

ICK-09: G1/8

ICK-10: G1/4

標稱寬度

ICK-09: 6 mm

ICK-10: 9 mm

介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料：外殼：鋁陽極氧化，密封件：FKM和PU，內部零件：鋁、不銹鋼和Ms

電磁換向閥。接通電壓后，閥門切換。閥門配有鎖定手動輔助驅動裝置。通過螺絲進行驅動。

ICK-09-511-HN-xxx

ICK-10-511-HN-xxx

二位五通，單線圈，機械彈簧

ICK-09-520-HN-xxx

ICK-10-520-HN-xxx

二位五通，雙線圈，機械彈簧

ICK-09-530-HN-xxx

ICK-10-530-HN-xxx

三位五通，雙線圈，中間位置關閉

德國AIRTEC閥島RE-46

技術特點

工作連接：G1/8

標稱寬度：6 mm

溫度范圍：-10°C…+50°C

信號：4至24

閥門型號：

2 x 3/2路、二位五通、3/3路

電氣連接：

Multipol、AS接口、Profibus DP、Profinet RT/IRT、CANopen

溫度范圍-10°C…+50°C

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR

根據EN 60529，防護等級為IP 65

帶有集電器連接、集成LED顯示屏和保護電路的閥門/基板系統。閥端可在每個站上配備2 x 3/2通閥、5/2或5/3通閥。所有端口都可以從前面訪問。

閥門終端交付時已組裝和測試。閥門根據其功能進行布置。高位編號（KF-46-534-HN）安裝在電氣連接件上，低位編號（KV-46-210/2-HN）遠離電氣連接件安裝，密封板（RE-46-V-EP）安裝在連接件閥門后面。訂購時必須其他順序。

AIRTEC愛爾泰克閥島

RE-46/04-G-M-1

RE-46/06-G-M-1

RE-46/08-G-M-1

RE-46/10-G-M-1

RE-46/12-G-M-1

RE-46/14-G-M-1

RE-46/16-G-M-1

RE-46/18-G-M-1

RE-46/20-G-M-1

RE-46/22-G-M-1

RE-46/24-G-M-1

RE-46/04-G-AS3

RE-46/08-G-AS3

RE-46/12-G-AS3

德國AIRTEC電磁閥KF-46系列

根據端子類型的工作連接

溫度范圍-10°C…+50°C

電壓：24VDC ±10%

功耗：1.3W

防護等級：IP65

工作原理：2.5...8bar

標稱寬度：4.5mm

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，塑料，密封件：NBR，

內部零件：鋁、不銹鋼和Ms

額定電壓24V DC，±10%

每磁鐵功耗1.3 W

根據EN 60529，防護等級為IP 65

電動柱塞閥。接通電壓后，閥門切換。閥門配備有應急鎖定手動驅動裝置。使用螺絲通過端子蓋進行操作。

KF-46-210/2-HN-S12

2x二位二通，單線圈，空氣彈簧復位，全部關閉

KF-46-310/2-HN-S12

2x二位三通，單線圈，空氣彈簧復位，全部關閉

KF-46-312/2-HN-S12

2x二位三通，單線圈，空氣彈簧復位，全部打開

KF-46-314/2-HN-S12

2x二位三通，單線圈，空氣彈簧復位，1個位置打開，1個位置關閉

KF-46-510-HN-S12

KF-46-510-HN/23-M-09-17-442-T

二位五通，單線圈，空氣彈簧復位

KF-46-511-HN-S12

二位五通，單線圈，機械彈簧復位

KF-46-520-HN-S12

二位五通，雙線圈

KF-46-530-HN-S12

三位五通，中間位置關閉

KF-46-533-HN-S12

三位五通，中間位置通風

KF-46-534-HN-S12

AIRTEC與閥AN-18
