價格區間 | 5萬-10萬 | 儀器種類 | 擺錘式沖擊試驗機 |
---|---|---|---|
應用領域 | 道路/軌道/船舶,鋼鐵/金屬,公安/司法,汽車及零部件,綜合 |
一、主要用途:

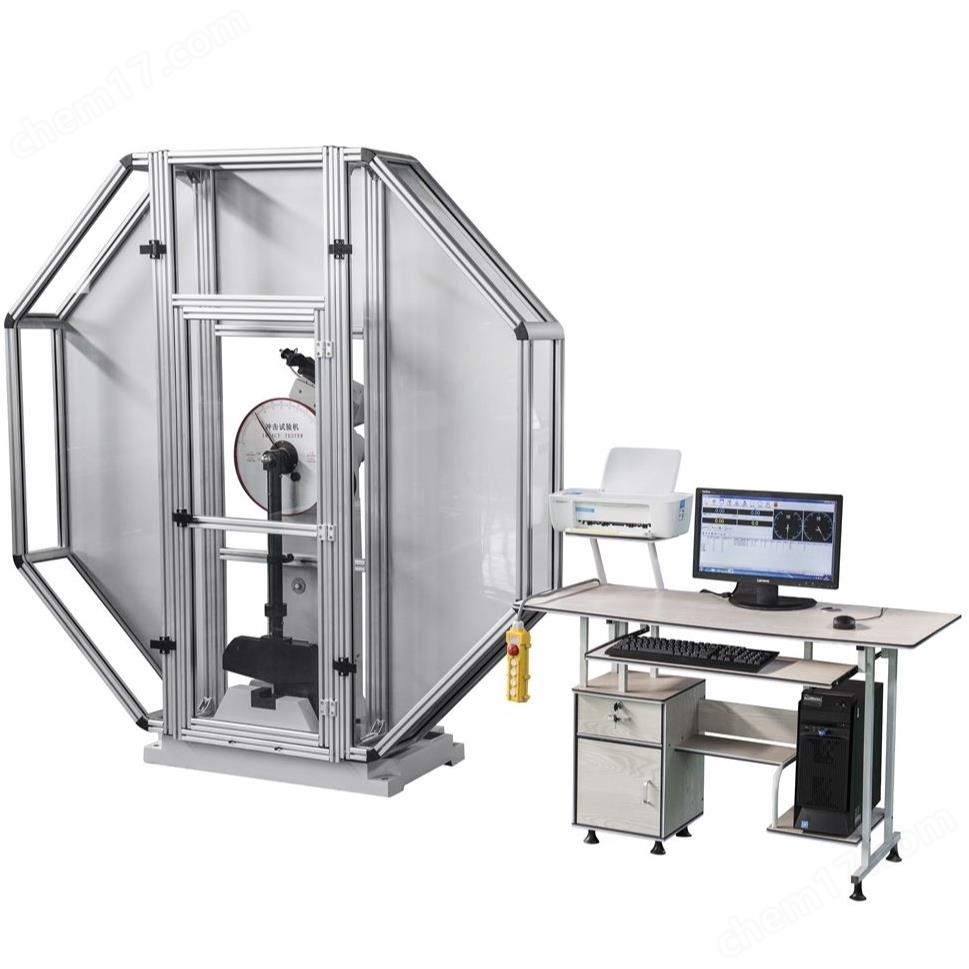

盛林300J低溫自動送料沖擊試驗機是針對材料在低溫環境下抗沖擊韌性測試的專用設備,最大沖擊能量為 300 焦耳,核心特點是集成低溫控溫系統和自動送料機構,可實現試樣的低溫保溫、自動輸送與沖擊測試一體化,廣泛應用于金屬、塑料、橡膠等材料在寒冷環境下的力學性能評估(如航空航天、汽車、低溫工程等領域)。
二、試驗標準:
GB/T 2611-2007 《試驗機 通用技術要求》
JB/T 7406.1-1994 《試驗機術語 材料試驗機》
GB/T 3808-2010《擺錘式沖擊試驗機的檢驗》
GB/T 229-2007《金屬材料 夏比擺錘沖擊試驗方法》
JJG 145-2007《擺錘式沖擊試驗機》
ISO 148:1998《Metallic materials-Charpy pendulum impact test》
ASTM E23-07a《Standard Test Methods for Notched Bar Impact Testing of Metallic Materials》
GB/T 18658-2002《擺錘式沖擊試驗機檢驗用夏比V型缺口標準試樣》
JB/T 6147-2007 《試驗機包裝、包裝標志、儲運技術要求》
三、技術參數:
沖擊能量 | 300J | ||
擺錘預揚角 | 150° | ||
擺軸到打擊中心的距離 | 750 mm | ||
擺錘錘質量 | 150J | 10.921KG | |
300J | 21.842Kg | ||
擺錘力矩 | 150J | 80.3848N·m | |
300J | 160.7696N·m | ||
沖擊速度 | 5.24 m/s | ||
砧座跨距 | 40 mm | ||
砧座圓角半徑 | R1-1.5mm | ||
砧座斜度角 | 11°±1° | ||
沖擊刃角 | 30°±1° | ||
沖擊刃曲率半徑 | 2 mm沖擊刀 | 2 mm-2.5mm | |
8 mm沖擊刀 | mm 8 mm±0.05 | ||
8mm沖擊刃肩角半徑 | 0.1 mm-1mm | ||
8 mm 沖擊刃寬度 | 4 mm ±0.05 mm | ||
沖擊刃寬度 | 10 mm-18mm | ||
沖擊刀厚度 | 16 mm | ||
滿足試樣規格(mm) | 10×10x55 mm |
測量參數:
項 目 | JBDW-300B |
角度測量方式 | 光電編碼器 |
角度準確度 | 0.1° |
刻度盤能量分辨率 | ≥0.5J |
微機屏顯能量分辨率 | ≥0.01 J |
能量顯示模式 | 刻度盤、微機屏顯 |
低溫及送樣定位機構參數:
項目 | JBDW-300B |
制冷方式 | 壓縮機 |
制冷介質 | 氟利昂 |
溫度控制范圍(室溫≤25℃). | +30℃~-60℃ |
恒溫精度 | ±0.5℃ |
冷卻速度 | 30℃~-60℃,<60分鐘 |
加熱模方式 | 電熱板 |
溫度控制模式 | PID |
數字顯示計時器 | 1-99分鐘,分辨率1分鐘 |
冷卻室樣品容量 | 20 |
送樣方式 | 氣動 |
送樣定位時間 | ≤5 S |
定位模式 | 氣動 |
定位精度 | 0.1 mm |
氣動壓力 | 0.3~0.7 MPa |
機器參數:
項目 | JBDW-300B | |
尺寸 | 主機 | 610×2150×1480mm (長×寬×高) |
低溫系統 | 1120x1020x530mm (長×寬×高) | |
電器柜 | 970×630×850mm (長×寬×高) | |
重量 | 主機 | 500 kg |
低溫系統 | 200 kg | |
電器柜 | 100 kg | |
電源 | 主機 | 0.37 kW |
低溫系統 | 2.5 kW | |
使用環境 | 無振動,無灰塵;室溫(15-25℃;濕度<70% |
四、300J低溫自動送料沖擊試驗機選型與使用注意事項
沖擊能量匹配:300J 適用于中高強度材料(如低碳鋼、鋁合金);若測試超高強度鋼(如裝甲鋼),需選 500J 機型;
低溫范圍需求:機械制冷(-80℃~ 室溫)適合常規低溫測試(如 - 40℃汽車材料);液氮制冷(-196℃)適合極寒環境材料(如航天、超導材料);
試樣兼容性:需確認設備是否支持多種缺口類型(V 型、U 型)和試樣尺寸(如小尺寸試樣 φ5mm 棒材),避免后期夾具改造;
維護要點:液氮制冷機型需定期檢查液氮儲罐壓力(避免泄漏);自動送料機構需定期潤滑(低溫環境下推薦專用低溫潤滑脂)。
