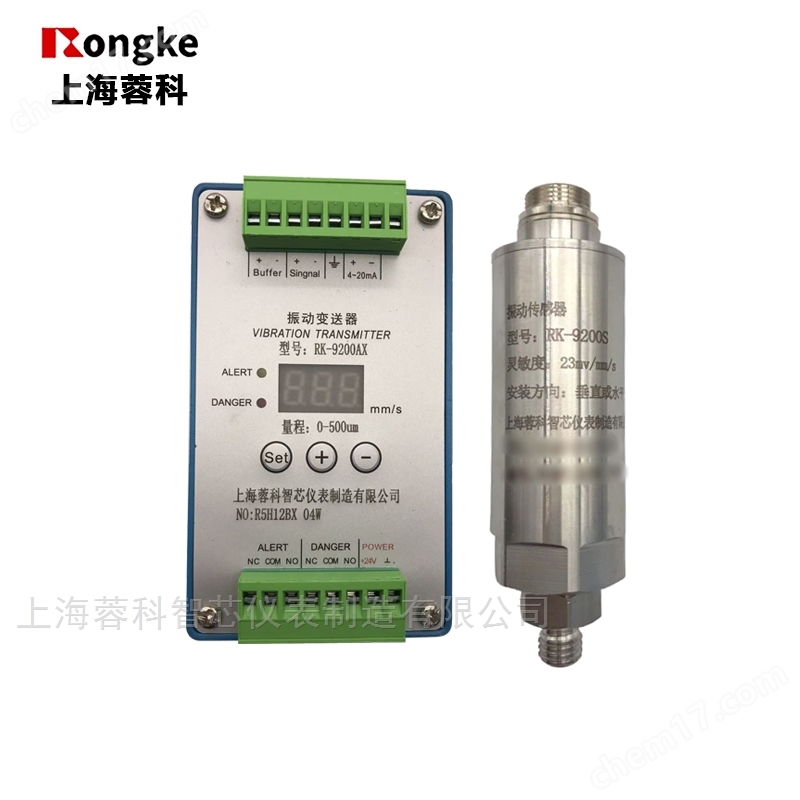

RK-9200AX分體式數顯振動變送器

一、概述：

     RK-9200AX分體式數顯振動變送器主要用于檢測旋轉機械的振動，如機殼振動、軸瓦振動、機械振動等；監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械，尤其適合老機組改造。

   振動變送器配接磁電式速度傳感器，可對旋轉機械裝置軸瓦速度值或振動位移峰峰值的監測。

二、參數：

量    程： 0~76mm/s
頻    響：10~300Hz； 電流輸出：4~20mA，精度：滿量程±1%，大負載500Ω；
使用電源：AC交流220V，50Hz，功耗小于2W。

外接電源：220VAC 50Hz或24VDC
使用環境：周圍無腐蝕性、無強磁場等場合；

使用溫度：0~50℃；

儲存溫度：-40~60℃；

相對濕度：20~90%（非冷凝）；
重    量：約330g；
外形尺寸：寬55×高75×深71；

  安裝尺寸：可用DIN35標準導軌安裝或M4螺釘固定。

輸入信號：接受一個振動速度傳感器的信號
靈敏度：20mv/mm/s
頻響：5~300Hz

輸入阻抗：＞100KΩ
量程：0~76.0mm/s（真值）
精度：±１%滿量程

電流輸出：4~20Ma,輸出負載≤500Ω
溫度范圍：運行時：-25℃~+200℃ 儲存時：-40℃~+200℃

三、產品安裝及注意事項：

1、測點的優化：根據監測對象的需要確定傳感器的類型、安裝位置和數量。軸瓦振動變送器
2、傳感器的安裝：根據不同類型傳感器安裝要求進行，傳感器支架應有一定的剛度，防止發生共振。
3、系統組態：通過組態軟件正確設置各模塊的正常工作參數，報警邏輯通常需要采用“與”方式，防止單一傳感器故障造成誤跳。
4、系統調試：當系統安裝結束正式投運前，對系統的功能進行靜態和動態調試，監測、報警、變送輸出和通訊等功能正常。

主要用于檢測旋轉機械的振動，如機殼振動、軸瓦振動、機械振動等；監測由于轉子的不平衡、不對中、機件松動、滾動軸承損壞、齒輪損壞等引起的振動變化。適用于汽輪機、水輪機、風機、壓縮機、制氧機、電機、泵、齒輪箱等大型旋轉機械，尤其適合老機組改造。

   振動變送器配接磁電式速度傳感器，可對旋轉機械裝置軸瓦速度值或振動位移峰峰值的監測。

二、參數：

量    程： 0~76mm/s
頻    響：10~300Hz； 電流輸出：4~20mA，精度：滿量程±1%，大負載500Ω；
使用電源：AC交流220V，50Hz，功耗小于2W。

外接電源：220VAC 50Hz或24VDC
使用環境：周圍無腐蝕性、無強磁場等場合；

使用溫度：0~50℃；

儲存溫度：-40~60℃；

相對濕度：20~90%（非冷凝）；
重    量：約330g；
外形尺寸：寬55×高75×深71；

  安裝尺寸：可用DIN35標準導軌安裝或M4螺釘固定。

輸入信號：接受一個振動速度傳感器的信號
靈敏度：20mv/mm/s
頻響：5~300Hz

輸入阻抗：＞100KΩ
量程：0~76.0mm/s（真值）
精度：±１%滿量程

電流輸出：4~20Ma,輸出負載≤500Ω
溫度范圍：運行時：-25℃~+200℃ 儲存時：-40℃~+200℃

三、產品安裝及注意事項：

1、測點的優化：根據監測對象的需要確定傳感器的類型、安裝位置和數量。軸瓦振動變送器
2、傳感器的安裝：根據不同類型傳感器安裝要求進行，傳感器支架應有一定的剛度，防止發生共振。
3、系統組態：通過組態軟件正確設置各模塊的正常工作參數，報警邏輯通常需要采用“與”方式，防止單一傳感器故障造成誤跳。
4、系統調試：當系統安裝結束正式投運前，對系統的功能進行靜態和動態調試，監測、報警、變送輸出和通訊等功能正常。
