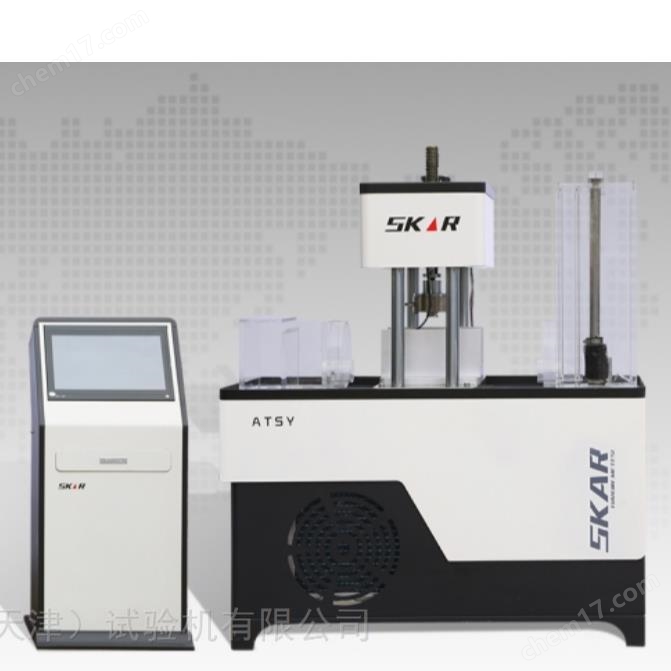

土工合成材料智能通水量測定儀

依據GB/T 17633土工布及其有關產品水平滲透水流量、JTGESO -50公路工程土工合成材料試驗規程、SL235 土工合成材料測試規程、JT/T521公路工程土工合成材料塑料排水板（帶）等標準設計制造。依據Q/CR549.6鐵路工程土工合成材料排水材料、TB10118鐵路工程土工合成材料應用設計規范、CJ/T452垃圾填埋場用土工排水網等標準設計制造。JTS-206-1水運工程塑料排水板應用技術規程、DL/T5886《水利水電工程土工合成材料試驗規程》

通過脫氣恒溫水處理系統，測定溶解氧測量系統，滿足試驗用水要求。通過自動化加持試樣系統，完成試樣安裝。設定水頭差高度，系統自動定位。通過恒水位裝置，保持恒定水位。自動檢測收集通過試樣的水量，通水量結果自動計算，可生成報表，結果數據上傳或打印。

土工合成材料智能通水量測定儀

主要特點

1、符合GB/T 17633《土工布及其有關產品水平滲透水流量》

2、符合JTGE50《公路工程土工合成材料試驗規程》

3、符合SL235《土工合成材料測試規程》

4、符合JT/T521 《公路工程土工合成材料塑料排水板(帶)》

5、符合Q/CR549.6《鐵路工程土工合成材料排水材料》

6、符合TB10118《鐵路工程土工合成材料》

7、符合CJ/T452《垃圾填埋場用土工排水網》

8、符合JTS-206-1 《水運工程塑料排水板應用技術規程》

9、工業觸屏電腦控制

10、配備試驗用脫氣恒溫水處理系統

11、不銹鋼供水恒溫水箱

12、配備溶解氧測量系統

13、水力梯度自動調節

14、試樣夾持器材質為合金鋁

15、工作臺容器材質為304不銹鋼表面靜電噴涂工藝

16、試件密封膠圈為抗腐蝕硅膠

17、可自動加緊試樣，操作方便快捷

18、公路工程土工合成材料試驗規程標準測試系統

19、水利土工合成材料測試規程標準測試系統

20、水運工程材料標準測試系統

21、收集水量自動計時

22、通水量結果自動計算，生成報表

23、環保空調室外機制冷，節能環保

24、電腦智能控制、操作簡單、溫度穩定性好。

25、可修正溫度測量值偏差，溫度校正精度達0.1℃

26、溫度PID可自調，有PID整定功能

27、外循環時可將水箱內恒溫液體外引循環使用，還

      可以作為冷源、熱源把水箱內液體外引，可以降低

      (升高)水箱外部實驗容器的溫度，擴展使用范圍。

技術參數

1、ZUI大水位差：300mm

2、試樣寬度：100、200、300mm

3、試樣ZUI大厚度：50mm

4、試樣有效長度：200、300、400mm

5、壓力范圍：10-500Kpa

6、溫度控制范圍：5~100℃

7、溫度精度：±0.5℃

8、水力梯度精度：0.02

9、溶解氧分析儀：范圍0-20mg/L，0-200%，0-400hPa

10、溶解氧分析儀：精度±1.5%FS 重復性±0.5%FS

11、溶解氧分析儀：分辨率0.01 mg/L, 0.1%，1 hPa

12、溫度校正精度：±0.1℃。

13、供水水箱容積：50L

14、制冷量：13000W

15、循環方式：內循環，外循環

16、恒溫方式：制冷，加熱

17、冷卻方式：空調室外機制冷

18、外循環泵功率：100W，流量可調

19、溫度PID控制：具有PID整定功能

20、加熱時間：從室溫到沸騰，30min左右

21、制冷時間：從沸水到20℃，90min左右

22、壓縮機功率：1.5匹

23、內循環泵功率：100W

24、循環泵流量：45L/min

25、脫氣恒溫水系統電源電壓：380V/50HZ，功率12KW

26、試驗過程功率：1Kw

27、外形尺寸：1380X780X1870mm

28、整機重量：160Kg
