目錄:山東萬辰試驗機有限公司>>巖石剪切試驗機>>巖石直剪儀>> WTZW-300A微機控制電子式巖石直剪儀
應用領域 | 地礦,能源,建材/家具,道路/軌道/船舶,航空航天 |
---|

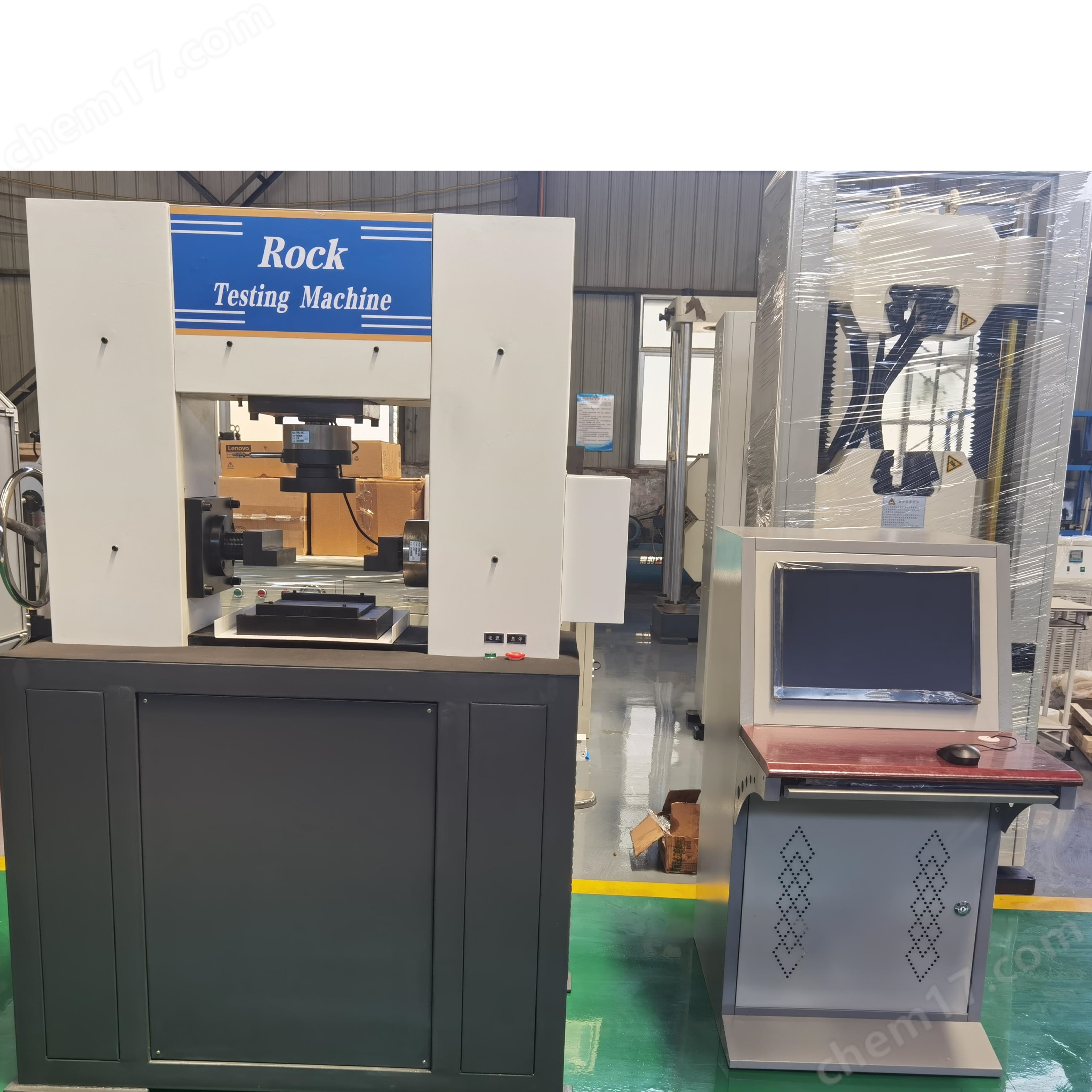

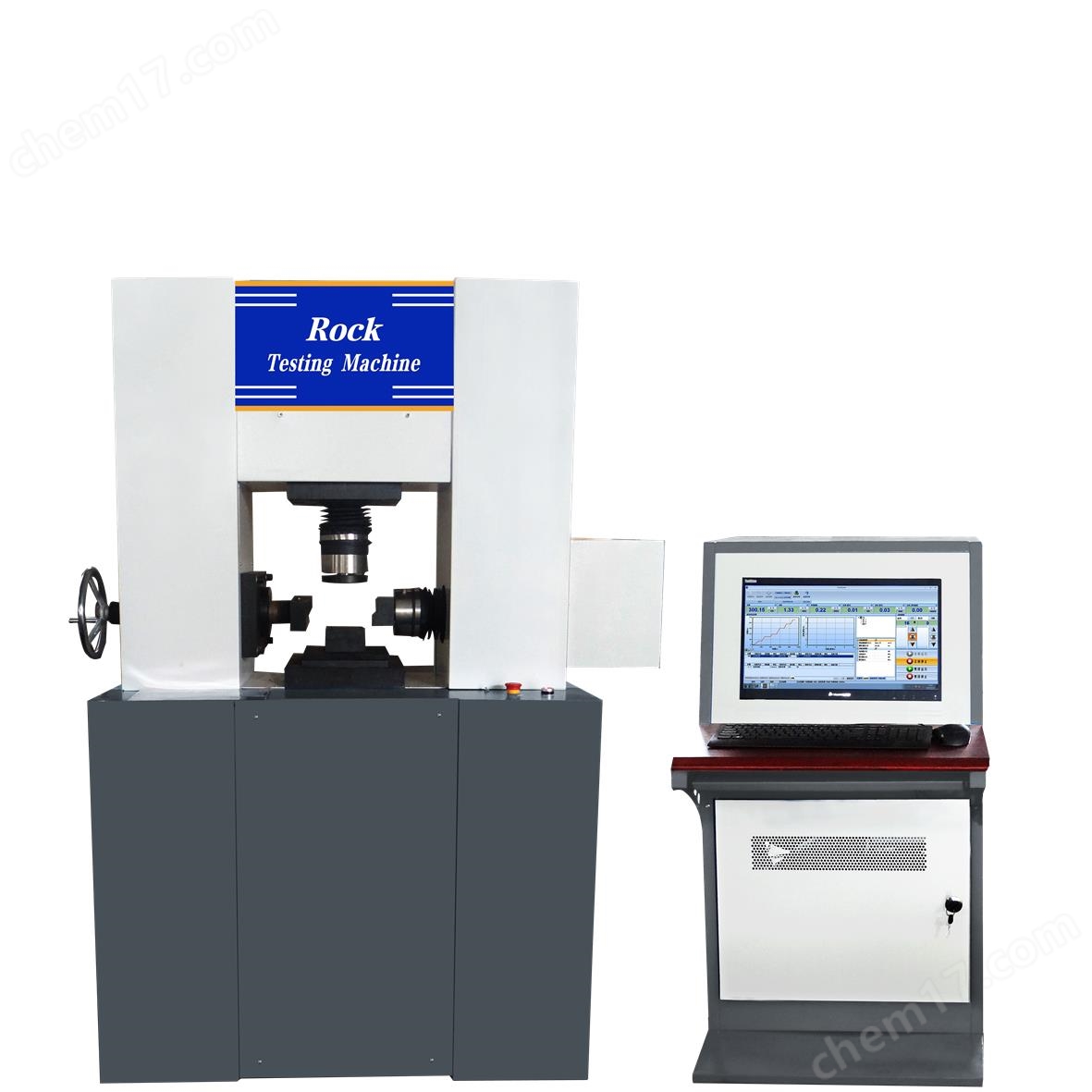

微機控制電子式巖石直剪儀依據國家行業標準(SL264-2001)《水利水電工程巖石試驗規程》,(JTG E41-2005)《公路工程巖石試驗規程》,GB/T50266-2013《工程巖體試驗方法標準》,DZ/T 0276.25-2015《巖石物理力學性質試驗規程 第25部分:巖石抗剪強度試驗》的規定而研制的,該試驗機在國內外現有產品基礎上,采用雙路交流伺服電機驅動技術、傳感器技術、微機控制和軟件處理技術開發的新一代巖石和混凝土類試驗設備,可用于巖石結構面(如節理面、層里面、片里面、辟裂面等位置)、巖石本身及混凝土或砂漿與巖石膠結面的直剪試驗,以及混凝土與其他材料結合面抗剪斷強度試驗。該試驗設備充分聽取了工程應用部門和科研部門的意見,克服了傳統電液伺服驅動的不平穩、漏油和故障率高且難以排除的缺點,本機結構緊湊、樣式美觀,維護簡單、操作方便,整個試驗過程可用微機在Win10下自動控制。
微機控制電子式巖石直剪儀主要技術參數:
1.法向載荷P:6~300KN(2-100%FS)
2、法向過載保護:超滿負荷2%
3、法向工作行程S:0~100mm
4、橫向載荷Q:6~300KN(2-100%FS)
5、橫向過載保護:超滿負荷2%
6、橫向工作行程S:0~150mm
7、法向空間 : ≤450mm
8、橫向空間 : ≤200mm
9、力控速率調節范圍:0.005~5%FS/s
力控速率控制精度:速率<0.05%FS/s 時,為設定值的±2%以內,速率≥0.05%FS/s 時,為設定值的±0.5%以內;
10、變形速率調節范圍:0.005~5%FS/s
變形速率控制精度:速率<0.05%FS/s 時,為設定值的±2%以內,速率≥0.05%FS/s 時,為設定值的±0.5%以內;
11、位移速率調節范圍:0.001~50mm/min
位移速率控制精度:速率<0.5mm/min 時,為設定值的±1%以內,速率≥0.5mm/min 時,為設定值的±0.2%以內。
12、剪切載荷速度V:0.01kN/s~30kN/s(可調)
13、載荷指示精度:±1%
14、載荷示值分辨率:最大試驗力的1/500000
15、位移測量精度:±1%
16、位移分辨率:0.005μm
17、 變形測量誤差:±1%
18、 變形分辨力:最大變形的1/500000
19、變形測量范圍:2-100%FS
20、加載方式:雙路交流伺服電機加載閉環控制。
21、電機功率:3KW
22、工作電壓:~220V
23、整機重量:約800Kg
24、外形尺寸:1100mm×705mm×1350mm
