APView500PV電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件告警功能等各個方面均達到了國家標準要求，能夠滿足通過0.4-35kV電壓等級并網的分布式光伏發電系統要求，廣泛適用于工業廠房、商業屋頂、物流基地、機場交通、高速服務區等行業的分布式光伏并網點電能質量監測。
一、功能特點
穩態監測、暫態監測、瞬態監測
暫降源定位
電壓暫降容忍度曲線與分析
故障錄波和事件記錄
電能質量日統計值
電能質量水平評估報告
電能質量符合性評估報告
PQDIF數據統計與導出
標記功能
Websever功能
江蘇省電科院A類認證、開普實驗室EMC認證

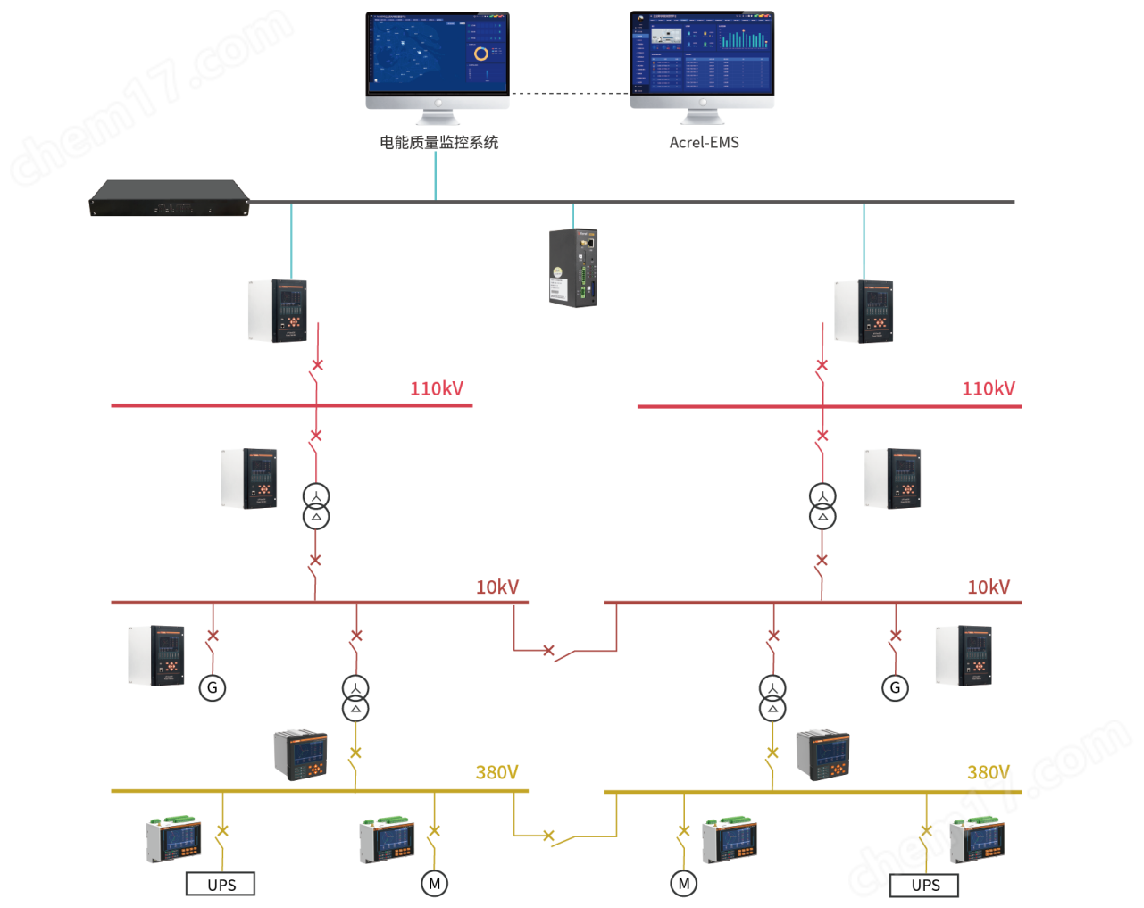

裝置數據可轉發至系統/平臺，實現整個配電系統的綜合電能質量監測與分析：
二、10kv配電系統上圖方案
三、外形尺寸
裝置采用嵌入式安裝，首先在柜（屏）體面板上按3.1所示開孔，再將裝置按圖3.2所示放入開孔中，直到裝置面板靠住柜（屏）的面板。再將固定螺絲旋入螺絲孔，使裝置牢固在柜（屏）上。
外形及開孔尺寸圖
安裝示意圖
背部端子圖
X1端子：1IA、1IB、1IC為回路1三相電流；1UA、1UB、1UC為回路1三相電壓；
1I0為回路1外接零序電流，1U0為回路1外接零序電壓。
未標記端子不接入信號。
X2端子：RS485_1A、RS485_1B，第1路RS485串行通訊接口；
RS485_2A、RS485_2B，第2路RS485串行通訊接口；
IRIG-B+、IRIG-B-，GPS對時接口（IRIG-B對時協議）；
RS232_TX、RS232_TX，裝置維護接口。
X6端子：繼電器出口，X6.1與X6.2為一個繼電器觸點。
X5端子：開關量輸入，COMA為DI1至DI11的信號公共端；
COMB為DI12至DI22的信號公共端。
X4端子：為裝置的輔助電源，X4.4為裝置地接口(裝置安裝時請務必接地)。
ETH1、ETH2、ETH3以太網接口。
