jun用手搖發電機 供電充電電源

型號：SN/TBY-764

1.1北京jun用手搖發電機用途
   本機是通信設備所配置的人力應急電源。可為電壓12V的電臺提供穩定的直流電源，可連續供電、充電工作，亦可對蓄電池進行充電。
1.2 主要參數、技術性能
1.2.1 額定輸出
     a. 輸出功率：40W（zui大輸出50W）
     b. 供電輸出：12±1.0V，電流4.0A
     c. 充電輸出：14±1.0V，電流1-2.5A
1.2.3 手搖搖速：50~65 r/min
1.2.4 波紋電壓
     本手搖發電機為蓄電池充電時，要求要有一定的波紋，以達到充電效果。
1.2.5北京jun用手搖發電機電壓變化率
      手搖發電機供電狀態下，當負載由額定負載變為輕載時，輸出端電壓變化率不大于額定電壓20%。

1.3 手搖發電機在額定供電運行狀態下，保質期為1年。

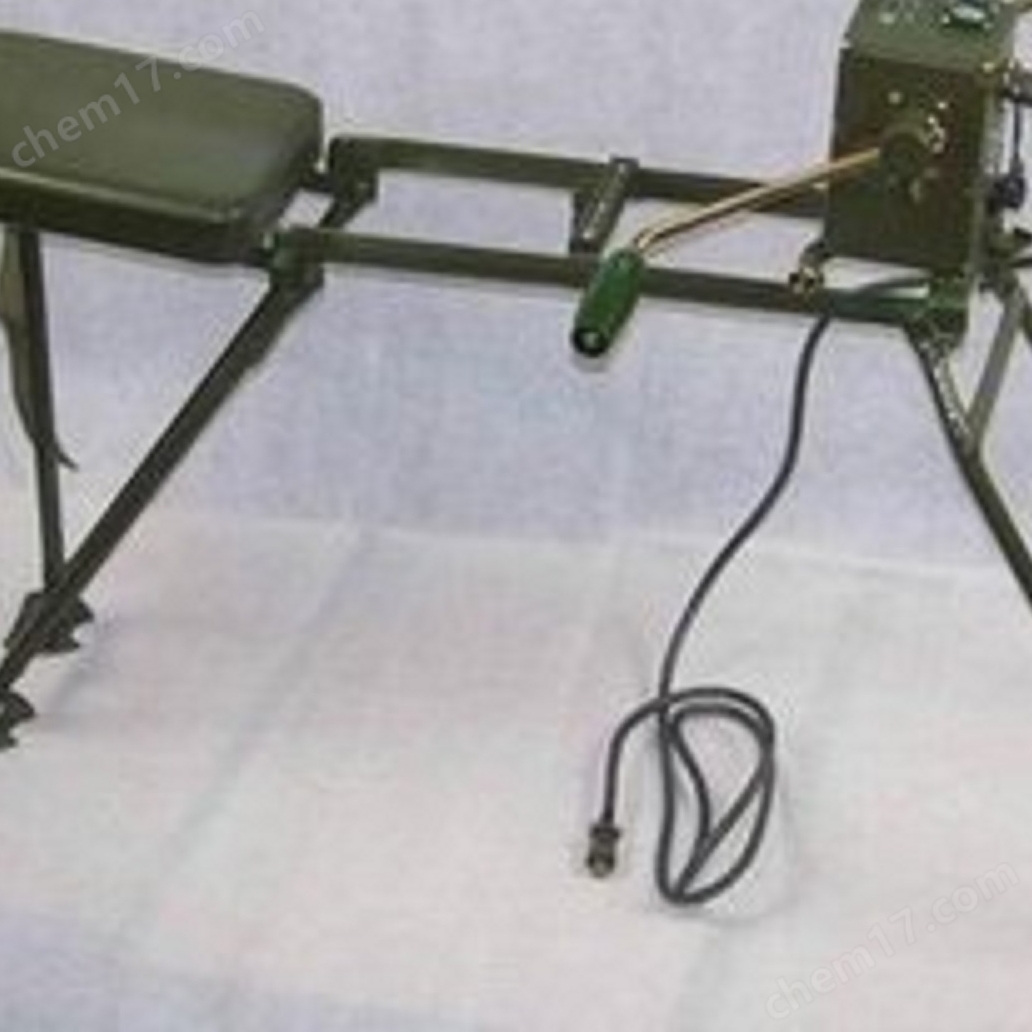

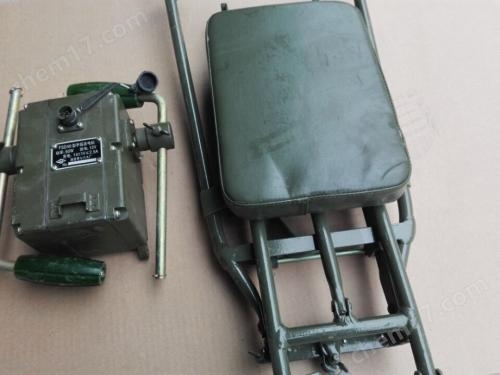

1.4  組成
     機頭一部，搖柄一個，帶插頭電纜一根。
1.5 功能特點
1.5.1  本機能在-40~+55℃，相對濕度90~95%（40℃）的環境中正常工作。
1.5.2  本機能承受加速度為1.5g(55~200Hz)下振動，在加速度為
30g，沖頻為（1 ~ 1.5 ）Hz連續沖擊并能保持不損壞。
1.5.3 本機具有防淋雨性能。
1.5.4 本機具有過電壓限壓保護和過電流保護功能，保護用電設備在工作時不受損壞。
1.5.5 體積及重量。
     機頭：205mm×180mm ×120mm    ≤900g
1.5.6 本機為微型手握式，使用靈活，攜帶方便。
2 工作原理
   本機以人工搖機為動力，搖動手柄使齒輪組旋轉升速帶動永磁同步發電機發電，經硅二極管整，電容器濾波及IC精密穩壓的直流輸出。
2.1 齒輪傳動部份
本機為二級齒輪傳動，傳動部份將人工搖機的動力由手搖柄經齒輪升速組升速旋轉帶動永磁同步發電機轉子旋轉，當手搖轉速為65r/min時，發電機轉速為3000r/min。
2.2 發電機部分
發電機的結構為端面形式，其定子繞組為三相整流距繞組，星形聯接。搖機時，手搖動力通過齒輪組傳遞使轉子旋轉，由于磁場相對定子運動，從而在定子繞組中感應出交流電壓，其頻率為200-800Hz左右。
2.3 電路部分
     本機由半導體二極管組成三相橋式整流器，電容濾波。
供電輸出采用IC精密穩壓。
發光二極管指示輸出電壓，亮燈表示已工作，可以輸出額定電壓。
2.4  保護措施
2.4.1  本機為集成IC自恢復保險電路，用作充電保護。當電流超過保護值時，自IC轉為降頻工作，從而限制異常電流流過。當異常電流消失后，集成IC又恢復到常態，成為低阻導體，從而保護蓄電池免受大電流的沖擊。
2.4.2 本機設有過電壓限制保護電路，可將穩壓器輸入電壓和充電輸出電壓限制在15±1V之內，避免因超速搖機和電壓過高而損壞用電設備。
