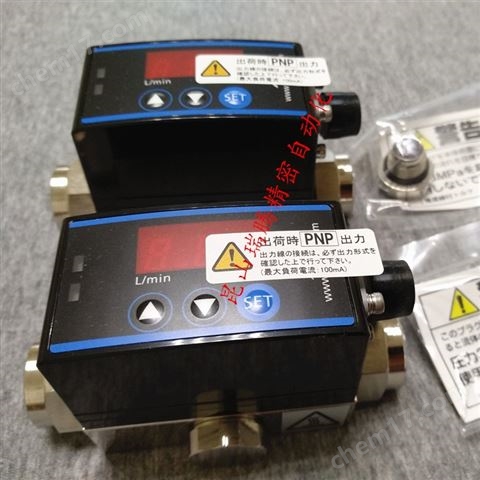

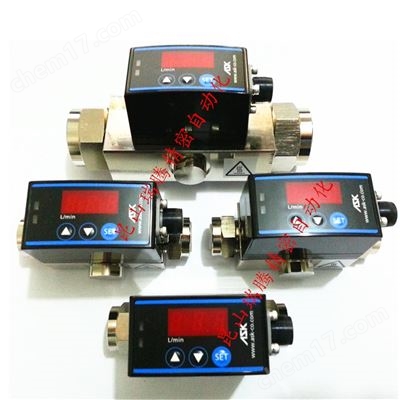

DFS-2-O--日本ASK數字流量傳感器DFS-2-0
本產品將逐漸替換為新型號，新型號將消耗舊型號的部件并具備4-20mA模擬輸出功能。
?替換情況說明
流量開關?流量傳感器?流量計的三合一設備！
帶數字顯示的流量傳感器！

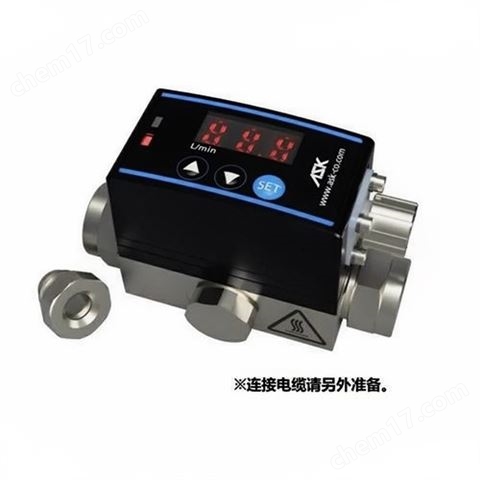

連接用電纜需另購。（?M12ｘ1 4針連接器電纜）
コネクタ（M12×1-4pins）是線連接式。
輸入電源可以使用在DC12V?24V（允許電壓變化±10%）范圍內。
放大器保護結構相當于是IP67。
可以設置流量的下限值。
在設定值流量以下時，LED（紅色）燈顯示并輸出信號進行警告。
通過使用低壓帽，可以通過觀察轉子的旋轉來確認流體的流動情況。
通過使用高壓帽，可以實現高達25MPa的流量測量。
請務必在安裝金屬瓶蓋（高壓用）的狀態下使用。
另外，出貨時金屬蓋（高壓用）已安裝。
可以自由安裝姿勢（水平、垂直、傾斜）和自由流入方向使用。
將本體前面的蓋子擰開，可以對轉子進行清潔。
連接用電纜需另購。（?M12ｘ1 4針連接器電纜）
使用例
各種工作機械、印刷機械、壓機、減速機等的主軸、各軸受的潤滑油流量管理防止燒結！
通過管理各種工作機械的冷卻液流量，防止工具損壞和火災發生！
過濾器堵塞檢測用
冷卻水的流量管理
選型規格
| DFS | - | 2 | - | O |
① | ② | ③ |
※※ DFS-1-O已經停止生產。DFS-8-O/W在庫存材料用完后將停止生產。
DFS-2-O--日本ASK數字流量傳感器DFS-2-0
本體及整體規格
本產品將逐漸替換為新型號，新型號將消耗現有型號的部件并具備4-20mA模擬輸出功能。
? 替換情況請參考此處。
? DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
※1：金屬制蓋子（高壓用）安裝時無法看到流體。
※2：O規格是指在32cSt時的保證值。
※3：根據使用流體，發貨時的調整會有所不同。
※4：Max.流量時，顯示32cSt時的值。
DFS-2-O--日本ASK數字流量傳感器DFS-2-0
放大器部分規格
本產品將逐漸替換為新型號，新型號將消耗現有型號的部件并具備4-20mA模擬輸出功能。
? 替換情況請參考此處。
? DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
※5：表示可以通過設置隱藏。
※6：警報流量可以任意設置。設置方法請參考使用說明書。
數字流量傳感器的檢測部分利用了在流體流路中設置的“轉子（渦輪葉片）"，根據流體流量旋轉的原理。
測量部分是通過安裝在轉子外周的“磁鐵"的旋轉數，由外部設置的磁性傳感器檢測的。輸出部分可以任意更改PNP輸出和NPN輸出。
關于精度
工場出貨時的測試是在【通用工作油：32cSt / O規格】【常溫清水 / W規格】的條件下進行的。
精度請參考本頁的【主體及整體規格】中的精度欄。
數字流程傳感器選擇表
?DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
使用上的注意事項
不要在冷卻液直接噴霧到放大器部分的環境中使用。
放大器箱是ABS樹脂制成的。請注意不要使用會侵蝕ABS樹脂的冷卻液成分。
請嚴格遵守Max.使用流量。
請將磁體等形成磁場的設備遠離安裝位置。可能會發生誤動作。
上游側應設置至少為管道內徑10倍以上的直管段，下游側應設置至少為管道內徑4倍以上的直管段。
在出口附近避免設置“彎頭、三通、截止閥"等“彎曲、匯合、分支部位"。
?DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
轉子內置了磁鐵。
一般石油系作動油や潤滑油の場合、5～20ミクロン、
清水や水溶性クーラント液の場合、20～50ミクロン程度のフィルターを設置してください。
※如果考慮使用含有大量切屑等的通用NC車床、砂輪機，請聯系我公司的銷售負責人。
※如果切屑附著導致轉子無法旋轉，請擰開前面板蓋子，用壓縮空氣吹除附著在轉子上的切屑。
O 仕様由于流體粘度的影響，可能會導致“測量值的變化"、“部件的短期消耗"。請在32cSt±50%的范圍內使用流體粘度。
?DFS-1-O 0.2～1?/min(油用) ※生產結束
?DFS-2-【O/W(共通)】1～10?/min(油用/水用)
?DFS-3-【O/W(共通)】2～20?/min(油用/水用)
?DFS-6-【O/W(共通)】5～50?/min(油用/水用)
?DFS-8-【O/W(共通)】10～100?/min(油用/水用) ※生產終了予定
