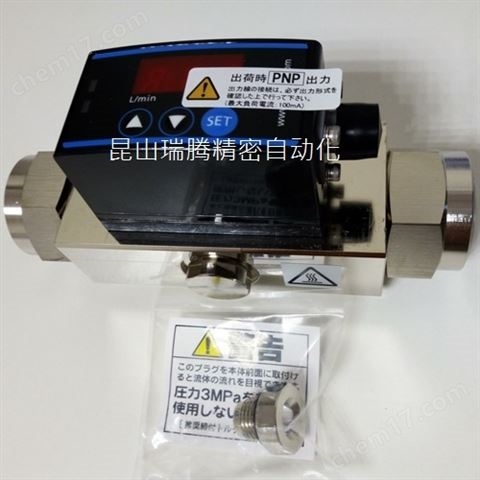

DFS-6-O--日本ASK電磁流量傳感器DFS-6-0
本產品將逐漸替換為新型號，新型號將消耗舊型號的部件并具備4-20mA模擬輸出功能。
?替換情況說明
流量開關?流量傳感器?流量計的三合一設備！
帶數字顯示的流量傳感器！
連接用電纜需另購。（?M12ｘ1 4針連接器電纜）
コネクタ（M12×1-4pins）是線連接式。
輸入電源可以使用在DC12V?24V（允許電壓變化±10%）范圍內。
放大器保護結構相當于是IP67。
可以設置流量的下限值。
在設定值流量以下時，LED（紅色）燈顯示并輸出信號進行警告。
通過使用低壓帽，可以通過觀察轉子的旋轉來確認流體的流動情況。
通過使用高壓帽，可以實現高達25MPa的流量測量。
請務必在安裝金屬瓶蓋（高壓用）的狀態下使用。
另外，出貨時金屬蓋（高壓用）已安裝。
可以自由安裝姿勢（水平、垂直、傾斜）和自由流入方向使用。
將本體前面的蓋子擰開，可以對轉子進行清潔。
連接用電纜需另購。（?M12ｘ1 4針連接器電纜）
日本ASK電磁流量傳感器可應用于CNC機床，主要用于對冷卻液、潤滑油等流體的流量監測與控制，具體作用如下：
防止刀具損壞：通過控制冷卻液的流量，確保刀具在加工過程中得到良好的冷卻和潤滑，避免因冷卻液不足導致刀具過熱，進而防止刀具損壞，延長刀具使用壽命，提高加工精度和質量。
預防火災發生：在 CNC 機床加工過程中，切削液不足可能會使切屑和刀具、工件之間摩擦加劇，產生高溫，甚至引發火災。ASK 流量傳感器可實時監測冷卻液流量，當流量低于設定值時，會通過 LED 紅燈顯示并輸出信號發出警告，提醒操作人員及時處理，預防火災發生。
防止主軸和軸承卡死：用于監測和控制主軸、軸承等部件的潤滑油流量，確保這些關鍵部件得到充分的潤滑，防止因潤滑油流量異常導致部件磨損加劇，進而避免主軸和軸承卡死，保證機床的正常運行，減少設備故障和維修成本。
檢測過濾器堵塞：若 CNC 機床冷卻系統或潤滑系統中的過濾器發生堵塞，會導致流體流量下降。ASK 流量傳感器可檢測到流量變化，據此判斷過濾器是否堵塞，以便操作人員及時更換過濾器，維持系統正常運行。
此外，日本 ASK 流量傳感器具有多種優勢，使其適用于 CNC 機床環境。其可在任意安裝姿勢（水平、垂直、傾斜）和任何流入方向下使用，具有較寬的適用范圍。同時，具備 IP67 防護結構，能適應較為惡劣的機床工作環境。并且，部分型號配有 7 段 LED 顯示，易于讀取流量值，還可設置流量下限值，當流速小于下限設定值時，會發出警告顯示和信號輸出。
選型規格
| DFS | - | 6 | - | O |
① | ② | ③ |
※※ DFS-1-O已經停止生產。DFS-8-O/W在庫存材料用完后將停止生產。
DFS-6-O--日本ASK電磁流量傳感器DFS-6-0
本體及整體規格
本產品將逐漸替換為新型號，新型號將消耗現有型號的部件并具備4-20mA模擬輸出功能。
? 替換情況請參考此處。
? DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
※1：金屬制蓋子（高壓用）安裝時無法看到流體。
※2：O規格是指在32cSt時的保證值。
※3：根據使用流體，發貨時的調整會有所不同。
※4：Max.流量時，顯示32cSt時的值。
DFS-6-O--日本ASK電磁流量傳感器DFS-6-0
放大器部分規格
本產品將逐漸替換為新型號，新型號將消耗現有型號的部件并具備4-20mA模擬輸出功能。
? 替換情況請參考此處。
? DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
※5：表示可以通過設置隱藏。
※6：警報流量可以任意設置。設置方法請參考使用說明書。
數字流量傳感器的檢測部分利用了在流體流路中設置的“轉子（渦輪葉片）"，根據流體流量旋轉的原理。
測量部分是通過安裝在轉子外周的“磁鐵"的旋轉數，由外部設置的磁性傳感器檢測的。輸出部分可以任意更改PNP輸出和NPN輸出。
關于精度
工場出貨時的測試是在【通用工作油：32cSt / O規格】【常溫清水 / W規格】的條件下進行的。
精度請參考本頁的【主體及整體規格】中的精度欄。
數字流程傳感器選擇表
?DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
使用上的注意事項
不要在冷卻液直接噴霧到放大器部分的環境中使用。
放大器箱是ABS樹脂制成的。請注意不要使用會侵蝕ABS樹脂的冷卻液成分。
請嚴格遵守Max.使用流量。
請將磁體等形成磁場的設備遠離安裝位置。可能會發生誤動作。
上游側應設置至少為管道內徑10倍以上的直管段，下游側應設置至少為管道內徑4倍以上的直管段。
在出口附近避免設置“彎頭、三通、截止閥"等“彎曲、匯合、分支部位"。
?DFS-1已經停止生產。DFS-8在庫存材料用完后將停止生產。
轉子內置了磁鐵。
一般石油系作動油や潤滑油の場合、5～20ミクロン、
清水や水溶性クーラント液の場合、20～50ミクロン程度のフィルターを設置してください。
※如果考慮使用含有大量切屑等的通用NC車床、砂輪機，請聯系我公司的銷售負責人。
※如果切屑附著導致轉子無法旋轉，請擰開前面板蓋子，用壓縮空氣吹除附著在轉子上的切屑。
O 仕様由于流體粘度的影響，可能會導致“測量值的變化"、“部件的短期消耗"。請在32cSt±50%的范圍內使用流體粘度。
?DFS-1-O 0.2～1?/min(油用) ※生產結束
?DFS-2-【O/W(共通)】1～10?/min(油用/水用)
?DFS-3-【O/W(共通)】2～20?/min(油用/水用)
?DFS-6-【O/W(共通)】5～50?/min(油用/水用)
?DFS-8-【O/W(共通)】10～100?/min(油用/水用) ※生產終了予定
