5-20×,焦距40-10mm,340-380nm波長高功率聚焦物鏡HPOBL-NUV

西格瑪光機近紫外高功率物鏡的齊焦距離為45mm，鏡片間不使用光學膠膠合而是空氣隙的物鏡，型號包括HPOBL-5-NUV，HPOBL-10-NUV，HPOBL-20-NUV。使用了紫外波段透過率較高的合成石英，以及紫外應用光學材料氪化鈣(CaF2)。Sigmakoki NUV高功率聚焦物鏡適用于大功率激光的聚焦或準直。針對紫外-近紫外波段的單色光，充分校正了球差和慧差，可將光束直徑為人射光瞳直徑70％的平行光匯聚為接近衍射極限大小的光斑。

近紫外高功率物鏡鐫有340-380nm紫外波段用高損傷闕值減反射膜。Sigmakoki設計中減小了紫外－近紫外波段的軸上色差，定制時只需相應改變減反射膜的設計波長即可適用于各種波長的激光。另外，在632.8nm也有一定程度的透過，可以使用He-Ne激光作為導向光。除了激光加工，340-380nm高功率激光物鏡亦適用于觀察分析等用途。為了保護物鏡以避免被激光加工時飛濺的粉塵所損傷，在10倍物鏡上可以安裝保護窗玻璃并在必要時更換。(20倍物鏡原本帶有保護窗玻璃。）

西格瑪光機近紫外高功率物鏡HPOBL-5-NUV,HPOBL-10-NUV,HPOBL-20-NUV技術參數表：

有效孔徑=2×焦距×NA(瞳徑即有效孔徑)

Optosigma HPOBL-NUV高功率聚焦物鏡HPOBL-5-NUV,HPOBL-10-NUV,HPOBL-20-NUV使用注意事項

-340-380nm高功率激光物鏡用于大功率激光，或在高溫光源附近使用時，可能導致鏡片溫度升高，焦距發生變化。

-入射光束直徑太小的話，并不能得到較小的會聚光斑。

Optosigma 340-380nm高功率激光物鏡產品應用信息

-對NUV高功率聚焦物鏡備有用于物鏡固定的專用鏡架(LH0-20.32)，也可使用物鏡適配器(TAT-180A)將物鏡固定于十字調節鏡架(TAT)上。

-近紫外高功率物鏡用于激光加工時，可配合同軸照明觀察裝置(OUCl-3)以及激光導入組件(DIMC-355R)使用。

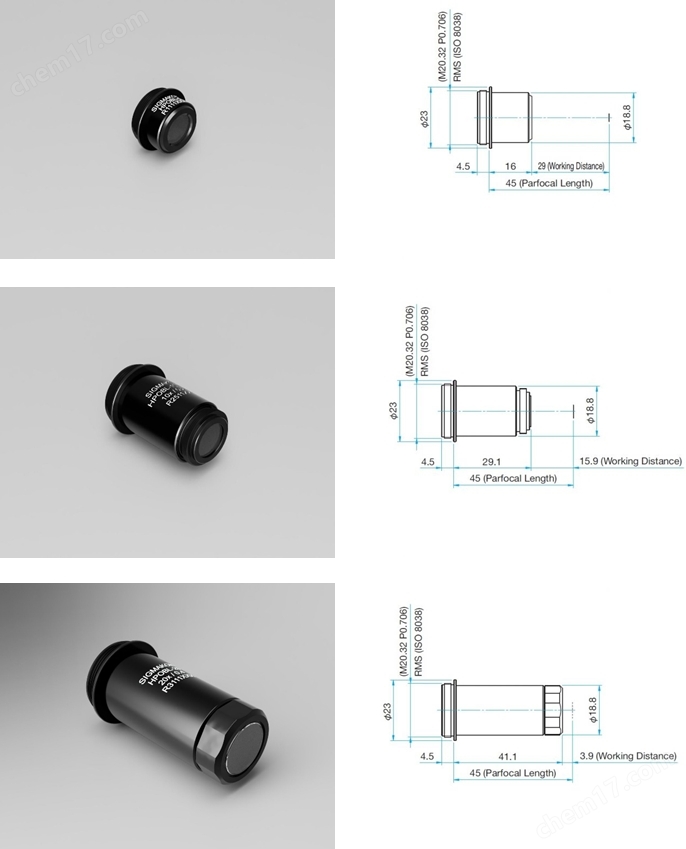

Optosigma HPOBL-NUV高功率聚焦物鏡HPOBL-5/10/20-NUV外形圖：
