BJQ-4型電子振動開關使用說明書
廠家： 上海旋機自動化技術有限公司
一、概述
BJQ-4型電子振動開關是我公司系列風機的配套產品，采用了集成電路振動傳感器以及信號調理電路，可長期穩定工作。核心部件采用了單片計算機，用以測量、計算振動速度的真有效值。當振動速度有效值超過6.3mm/s時，控制內部繼電器觸點轉換，用以切斷風機電機的電源。據此可及時檢查風機振動增大的原因，起到保護風機設備、減少損失的作用。當振動速度有效值降至6.3mm/s以下時，內部繼電器觸點轉換至正常狀態。
BJQ-4型電子振動開關具有防爆功能（防爆標志dⅡBT4，防爆合格證號：CE930224），可廣泛應用于眾多工作環境。

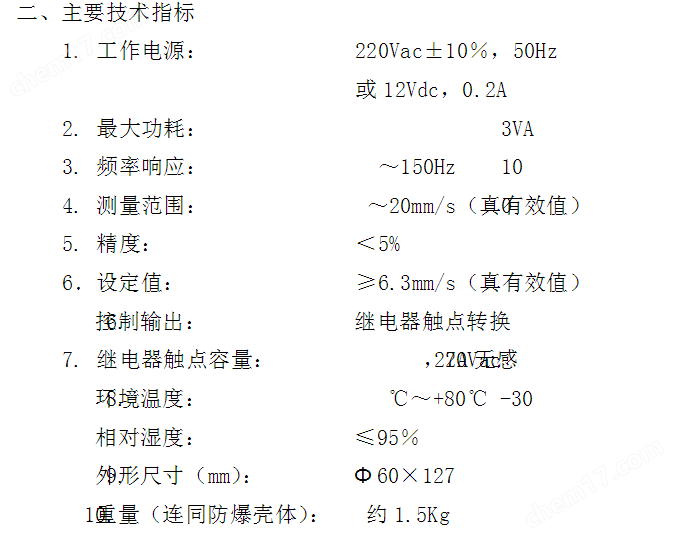

三、安裝：BJQ-4型電子振動開關一般為水平方向安裝（也可以任意方向安裝），監控軸線方向的振動速度。一般安裝在風機的軸承座附近，在水平方向設置一個深為30mm的四分管螺紋孔，利用BJQ-4型電子振動開關防爆殼體上帶錐度的螺栓旋緊固定，應保證與風機機體固定牢靠。振動開關隨風機一起出廠時，其安裝位置已確定，現場直接安裝即可。
四、接線：旋開防爆殼體后蓋，可以看到BJQ-4型電子振動開關的4根引線：紅線和蘭線為220Vac電源輸入，分別標有端子號L、N，在防爆殼體內與外部220Vac，50H交流電源線相連接；黃和綠線為內部繼電器觸點輸出，標有相同端子號J，在防爆體內與外部電機電源控制回路相連接。為了接線方便，4根引線均帶有冷壓接頭，在防爆殼體內與外部4根引線壓接牢靠并分別對接頭進行包扎。然后在防爆殼體螺紋上涂914膠并旋緊防爆殼體后蓋。在防爆殼體的出線口與管路之間，必須采用帶4分管螺紋接頭的撓管相連接。確認連接無后，將管螺紋接頭涂914膠并旋緊。將4根引線進行密封保護。
五、維護：輸出繼電器的觸點容量如在應用中不能滿足需要，請接入中間繼電器，以
防損壞內部繼電器觸點。
BJQ-4型電子振動開關必須將連接部位進行嚴格密封，與之相連的電纜線要穿管路采取嚴密地防水、汽措施。如固定不牢靠、密封不嚴密將會嚴重影響BJQ-4型電子振動開關的防爆性能和工作性能。
六、訂貨：如無特殊要求，
BJQ-4型電子振動開關的電源為220Vac.50Hz
輸入，繼電器為常閉觸點輸出，振動速度設定值為6.3mm/s（有效值）。如有特殊要求，請在訂貨時說明。
