局部放電試驗設備試驗回路由高壓電源、高壓電壓表、耦合電容器、測量回路、放電量校準器、雙脈沖發生器等組成，如有必要，還包括終端阻抗或反射抑制器。

　　
　　
　　所謂“局部”是指絕緣介質就其整個厚度上并非“貫穿”，只是在厚度的一個局部產生放電現象。由于局部放電的能量很小，一般儀表上不會顯示出來。
　　

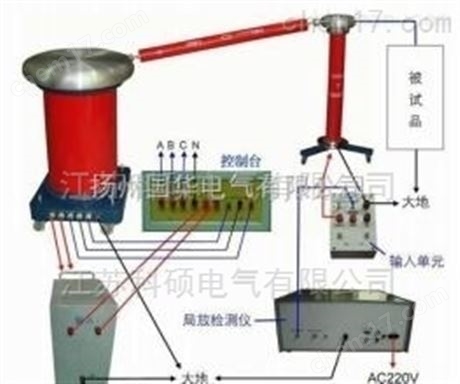

　　試驗回路由高壓電源、高壓電壓表、耦合電容器、測量回路、放電量校準器、雙脈沖發生器等組成，如有必要，還包括終端阻抗或反射抑制器。局部放電試驗設備所有部件的噪聲水平應足夠低，以得到所要求的靈敏度。高壓電壓表很少采用，通常用耦合電容器組成分壓器來測量高電壓。高壓電源除了采用試驗變壓器外，推薦采用串聯諧振裝置產生試驗電壓。不論采用何種方式，試驗電源都應滿足試樣試驗所需的電壓和電容電流的要求。試驗電源應是頻率為45～65Hz的交流電源，試驗電壓波形為2個半波相同的近似正弦波。
　　
　　局部放電試驗設備技術參數：
　　
　　1、局部放電量(絕緣筒式)
　　
　　A、10～200KV額定電壓(UH)，在100％UH下局部放電量≤3～5Pc
　　
　　B、250～300KV額定電壓(UH)，在100％UH下局部放電量≤5Pc
　　
　　C、350～750KV額定電壓(UH)，在80％UH下局部放電量≤5Pc，在100％UH≤10Pc
　　
　　D、800KV～1500KV額定電壓(UH)，在80％UH下局部放電量≤10Pc
　　
　　2、串級試驗變壓器，兩節或三節電壓分布不均勻度≤5％
　　
　　3、允許運行時間，試驗變壓器在額定電壓額定電流下，從環境溫度開始，可運行30min，在三分之二額定電壓額定電流下，可連續運行
　　
　　4、單臺試驗變壓器阻抗為3％～12％,串接阻抗為5％～25％
　　
　　5、波形畸變率<3％
　　
　　6、其余參數符合JB/T9641-1999<<試驗變壓器>>規定
