| 參考價 | ￥800 |
| 訂貨量 | 1臺 |
更新時間：2020-05-16 15:15:03瀏覽次數：251
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
 |
 |
 |
 |
 |

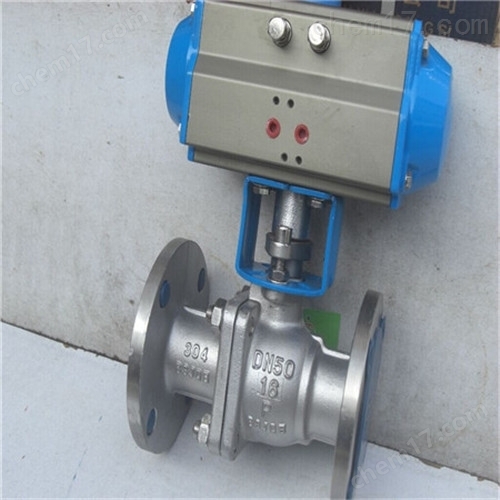

Q641F氣動三片式球閥原理：
是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。 它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 本類閥門在管道中可任意位置安裝。適用工況：公稱壓力:1.6-6.4MPa 適用溫度范圍:-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體
Q641F氣動三片式球閥用途：
對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用中國臺灣引進的*工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥、三片式法蘭球閥連接形式另有對焊(BW)承插焊(SW),并均可帶標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
技術規范：
公稱壓力 | PN(mpa) | 2.5 | 4.0 | 6.4 |
殼體試驗壓力 | PS(mpa) | 3.75 | 6.0 | 9.6 |
密封試驗壓力 | 2.75 | 4.4 | 7.04 | |
氣密性試驗壓力 | 0.6 | 0.6 | 0.6 | |
適用介質 | SS201 | SS304 | SS316 | |
水、油品、氣等介質 | 硝酸類腐蝕性介質 | 醋酸類腐蝕性介質 | ||
適用溫度 | -40℃——+150℃ | |||
產品標準 | GB/T12237-2007 | |||
檢驗標準 | GB/T13927-1992 JB/T9092-1999 | |||
主要零件材質表：
序號 | 零件名稱 | 材質 |
1 | 螺栓 | 不銹鋼304 |
2 | 接頭 | 不銹鋼304、304L、316、316L |
3 | 閥座 | PTFE、對位聚苯（PPL）、尼龍、硬質合金 |
4 | 球體 | 不銹鋼304、304L、316、316L |
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優質的服務
