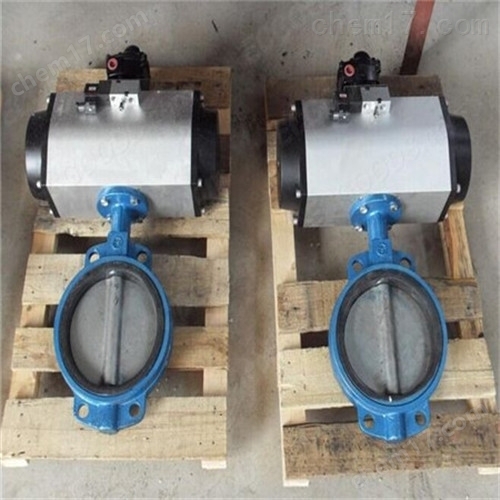

D671X氣動閥門概述：
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。我
產品分類品牌分類
-
自動安全閥 A48Y帶扳手鍋爐專用安全閥 A47Y帶扳手彈簧微啟式安全閥 A44Y帶扳手彈簧全啟式安全閥 A43H雙聯彈簧式安全閥 A42Y彈簧全啟封閉式高壓安全閥 A42F天然氣安全閥 A41H彈簧微啟封閉式安全閥 A38Y雙聯彈簧式安全閥 A28H彈簧全啟動式安全閥 A27H彈簧微啟式安全閥 波紋管平衡式安全閥 脈沖式安全閥 單杠桿安全閥 安全溢流閥 先導式安全閥 平行式安全回流閥 液化氣安全閥 真空負壓安全閥 高溫高壓主安全閥 帶扳手鍋爐專用安全閥 帶扳手彈簧全啟式安全閥 彈簧全啟封閉式高壓安全閥 天然氣安全閥 雙聯彈簧式安全閥 彈簧微啟式外螺紋安全閥
-
電動電磁閥 ZS銅系列二位二通零壓差電磁閥 ZW型自吸式排污泵 ZS電磁閥 ZQDF蒸汽電磁閥 ZDF多功能電磁閥 ZCZP蒸汽電磁閥 ZCZH高溫高壓電磁閥 ZCZ蒸汽電磁閥 ZCS水用電磁閥 ZCH蒸汽電磁閥 ZCG高溫電磁閥 ZCA真空電磁閥 ZBSF不銹鋼電磁閥 YK7030開關式電動閥 VB7000電動二通閥 VB3000電動兩通閥 J041H快速啟閉閥 DMF電磁式煤氣快速安全切斷閥 CKD2電動二通閥 水用電磁閥 自吸式磁力驅動泵 煤氣電磁閥 蒸汽電磁閥 高溫電磁閥 真空電磁閥 不銹鋼電磁閥 開關式電動閥 快速啟閉閥 電磁式煤氣快速安全切斷閥 電動二通閥
產品簡介
詳細介紹
技術參數 |
| ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | DN40～500mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0、1.6MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 碳鋼、304/316/316L不銹鋼 |
單作用：7N·M～2668N·M | 閥體材質 | 球墨鑄鐵、碳鋼、不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁jing橡膠O型圈） | 閥板材質 | 球墨鑄鐵、304/316/316L不銹鋼 、尼龍 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | EPDM、NBR、耐磨橡膠 | |
動作范圍 | 0～90°±5° | 結構形式 | 中線型、無銷型 |
接口螺紋 | GTD40～GTD83 G1/8″ | 溫度 | EPDM≤80℃；NBR≤68℃ |
GTD110～GTD350/ATD50～200 G1/4″ | 適用介質 | 水、空氣、天然氣 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特點 | 用途廣、整體造價低、流量大、流阻小 |
D671X氣動閥門特點：
氣缸選用鋁金材料，重量輕、外形美觀。
可在頂部、底部安裝手動操作機構。
齒條式連接可調節開啟角度、額定流量。
執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
IS05211標準連接為產品的安裝更換提供了方便。
兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
D671X氣動閥門原理：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
金豪閥門對貴公司的承渃
1、 我公司對產品的質量實行三包；包質、包換、包修
2、 合同簽定后，質量保證，按時交貨
3、 客戶在訂貨中務必提供以下說明；
【1】 結構長度【2】鏈接方式【3】公稱直徑【4】產品使用介質、溫度、壓力、參數等
4、尊敬的客戶，如有疑問，我公司一定會竭盡全力為您提供優質的服務
