| 工作溫度 | 常溫 | 公稱通徑 | 50mm |
|---|---|---|---|
| 結構形式 | 其他 | 類型(通道位置) | 直通式 |
| 零部件及配件 | 配件 | 流動方向 | 單向 |
| 壓力環境 | 常壓 | 應用領域 | 石油,電子/電池,道路/軌道/船舶 |
| 種類 | 其他 |
產品簡介
詳細介紹

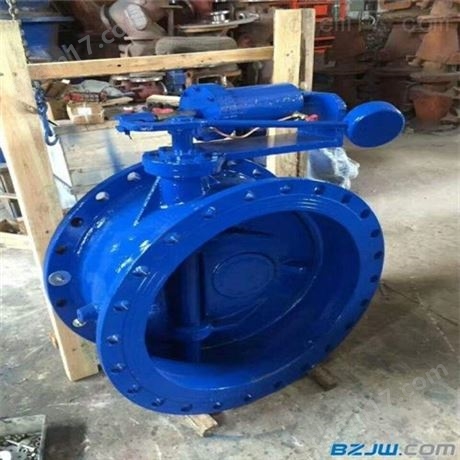

現貨HH47X蝶式緩沖止回閥直銷
一、現貨HH47X蝶式緩沖止回閥直銷簡單介紹
是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
二、主要技術參數
型號 | 公稱壓力 | 試驗壓力Ps(MPa) | 工作壓力 | 介質溫度 | 適用介質 | |
殼體 | 密封 | |||||
H47X、H47H、H47X、 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃ | 水、油品 |
1.6 | 2.4 | 1.75 | 1.6 | |||
2.5 | 3.75 | 2.75 | 2.5 | |||
三、主要結構參數
公稱通徑 DN(mm) | 尺 寸(mm) | |||
L | H | B1 | B2 | |
200 | 230 | 550 | 540 | 600 |
250 | 250 | 630 | 600 | 700 |
300 | 270 | 690 | 650 | 740 |
350 | 290 | 780 | 710 | 800 |
400 | 310 | 860 | 770 | 870 |
450 | 330 | 910 | 830 | 920 |
500 | 350 | 980 | 900 | 1000 |
600 | 390 | 1070 | 1090 | 1250 |
700 | 430 | 1220 | 1200 | 1360 |
800 | 470 | 1320 | 1320 | 1480 |
900 | 510 | 1430 | 1420 | 1580 |
1000 | 550 | 1550 | 1550 | 1700 |
1200 | 630 | 1800 | 1780 | 1950 |
1400 | 710 | 1980 | 2000 | 2175 |
訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。
