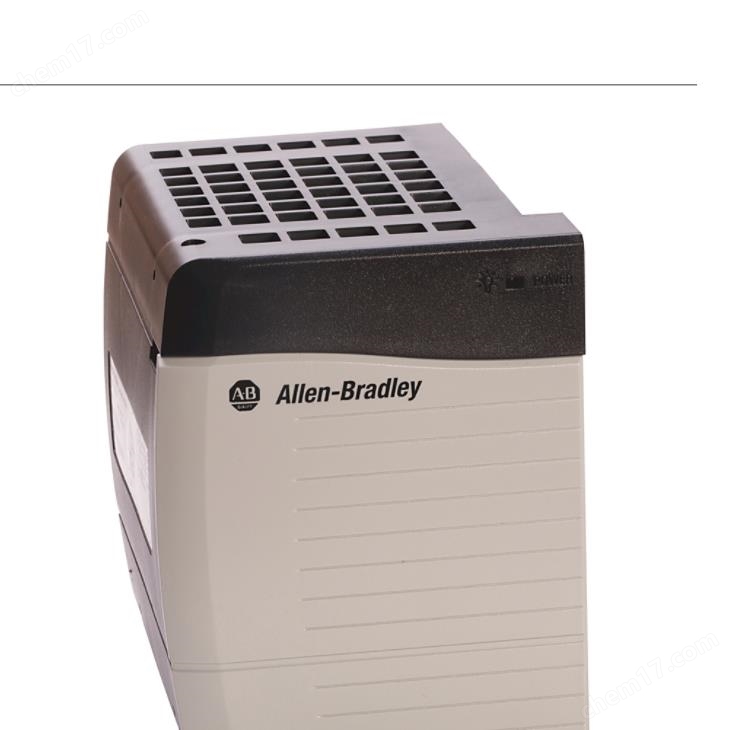

AB 1756-PB75模塊：工業自動化系統的穩定動力之源

在工業自動化領域，電源模塊的穩定性與可靠性直接決定著整個控制系統的運行效率與安全性。作為羅克韋爾自動化ControlLogix系列的核心組件，AB 1756-PB75模塊憑借其的性能、靈活的配置和廣泛的應用場景，成為汽車制造、食品飲料加工、化工生產等行業的電源解決方案。本文將從技術特性、應用場景、常見問題及解決方案三個維度，全面解析這款工業級電源模塊的核心競爭力。

一、產品核心參數與技術特性

產品信息表

技術亮點

1. 寬電壓輸入與高效轉換
   1756-PB75支持85-264VAC的寬電壓輸入范圍，覆蓋全球主要工業電網標準。其內置的AC-DC轉換電路采用高效拓?fù)浣Y(jié)構，能夠?qū)⑤斎腚妷悍€(wěn)定轉換為系統所需的24VDC輸出，總功率達75W，可為多個I/O模塊、通信模塊及傳感器供電。

2. 冗余與熱插拔設計
   模塊支持與1756-PB75R冗余電源模塊配合使用，通過雙電源并行供電實現無擾動切換，確保在單電源故障時系統持續運行。同時，熱插拔技術允許在系統運行過程中安全更換電源模塊，無需斷電即可完成維護操作，顯著提升系統可用性。

3. 智能診斷與狀態監測
   模塊內置電源狀態監測芯片，可實時檢測輸入電壓、輸出電流、溫度等關鍵參數，并通過背板總線將數據反饋至控制系統。用戶可通過RSLogix5000軟件查看電源運行狀態，提前預警潛在故障，避免非計劃停機。

二、典型應用場景

1. 汽車制造：高精度定位與同步控制

在汽車焊接生產線中，1756-PB75模塊為多個伺服驅動器和I/O模塊提供穩定電源，確保焊接機器人電磁閥、氣動夾具等執行機構的高精度同步控制。其冗余設計可避免因電源故障導致的生產線停機，單次故障修復時間縮短至10分鐘以內。

2. 食品飲料加工：無菌環境下的可靠供電

在乳制品灌裝生產線中，模塊需在高溫、高濕環境下持續運行。1756-PB75的工業級設計（IP20防護等級）和寬溫度范圍（0-60℃）可滿足嚴苛的衛生標準，同時為液位傳感器、流量計等關鍵設備提供無干擾電源。

3. 化工生產：防爆與安全認證

在石化行業，模塊需通過SIL2/SIL3安全認證，以支持緊急停車系統（ESD）。1756-PB75的冗余供電設計可確保在單一電源故障時，安全儀表系統（SIS）仍能正常工作，避免事故擴大。

三、常見問題與解決方案

問題1：模塊指示燈異常

• 現象：OK指示燈紅色常亮或閃爍，RUN指示燈熄滅。

• 原因：

• 輸入電壓超出85-264VAC范圍。

• 背板總線連接松動或模塊未正確插入機架。

• 內部故障（如過流保護觸發）。

• 解決方案：

1. 使用萬用表檢測輸入電壓是否正常。

2. 檢查模塊與機架的連接是否牢固，重新插拔模塊。

3. 通過RSLogix5000軟件查看故障代碼，必要時更換模塊。

問題2：輸出電壓不穩定

• 現象：負載設備頻繁重啟或報錯，測量24VDC輸出電壓波動超過±5%。

• 原因：

• 負載電流超過模塊額定值（3A/24VDC）。

• 輸入電源質量差（如諧波干擾）。

• 模塊散熱不良導致過熱保護。

• 解決方案：

1. 計算總負載電流，確保不超過模塊額定值。

2. 在輸入端加裝濾波器，減少諧波干擾。

3. 檢查機柜通風是否良好，清理模塊表面灰塵。

問題3：冗余功能失效

• 現象：主電源故障后，系統未自動切換至備用電源。

• 原因：

• 冗余模塊（1756-PB75R）未正確配置。

• 背板總線通信異常。

• 備用電源模塊故障。

• 解決方案：

1. 確認冗余模塊型號與主模塊匹配，并正確安裝。

2. 通過RSLogix5000軟件檢查背板總線狀態。

3. 單獨測試備用電源模塊的輸出電壓和電流。

四、銷售價值與客戶收益

1. 降低非計劃停機風險
   冗余設計與熱插拔功能可顯著提升系統可用性，減少因電源故障導致的生產損失。以汽車焊接線為例，單次停機損失可達每小時數萬元，而1756-PB75的冗余方案可將故障恢復時間縮短至分鐘級。

2. 簡化維護流程
   智能診斷功能可提前預警潛在故障，維護人員可通過軟件遠程監控電源狀態，無需現場巡檢。某食品飲料企業應用后，維護成本降低40%，設備綜合效率（OEE）提升15%。

3. 支持全球化部署
   寬電壓輸入范圍和國際認證標準（CE/UL/CCC）使模塊可適配不同地區的電網環境，滿足跨國企業的全球化采購需求。

結語

AB 1756-PB75模塊以其的穩定性、靈活性和智能化設計，成為工業自動化領域電源解決方案的產品。無論是汽車制造、食品飲料加工還是化工生產，它都能為控制系統提供可靠的動力支持，助力企業實現降本增效與數字化轉型。
