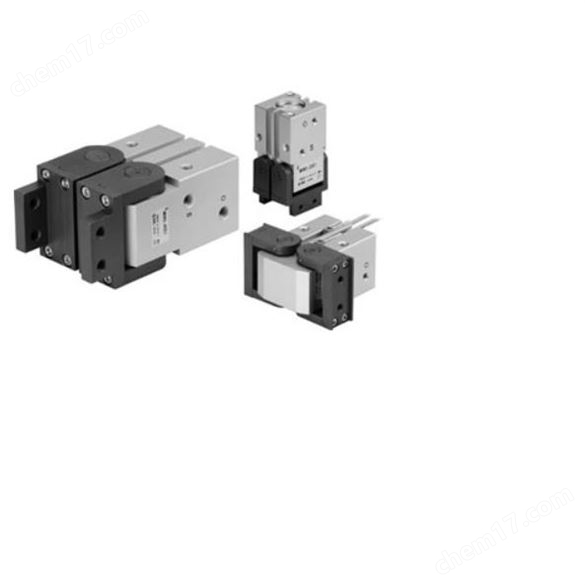

 描述 MHW2 系列 氣爪 180°開閉型 齒輪式

●由于采用單獨的密封結構，總長縮短，以及有防塵措施，可從機床上取下工件或保持工件

字段描述字段取值取值描述

缸徑 20 20mm

通口螺紋的種類 - M螺紋,Rc

手指可選項 1 開閉方向螺孔安裝方式

 描述 MHW2 系列 氣爪 180°開閉型 齒輪式

●由于采用單獨的密封結構，總長縮短，以及有防塵措施，可從機床上取下工件或保持工件

字段描述字段取值取值描述

缸徑 20 20mm

通口螺紋的種類 - M螺紋,Rc

手指可選項 1 開閉方向螺孔安裝方式

磁性開關型號 M9BL 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長3m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

字段描述取值描述

使用流體 空氣

手指數 2

動作方式 雙作用

配管口徑 M5X0.8

低使用圧力 [MPa] 0.15 MPa

高使用圧力 [MPa] 0.7 MPa

環境溫度 -10～60℃

重復精度 ±0.2 mm

高使用頻率 60 c.p.m.

給油 不給油式

開閉角度 -5°～180°

夾持力矩 0.30 N·m
