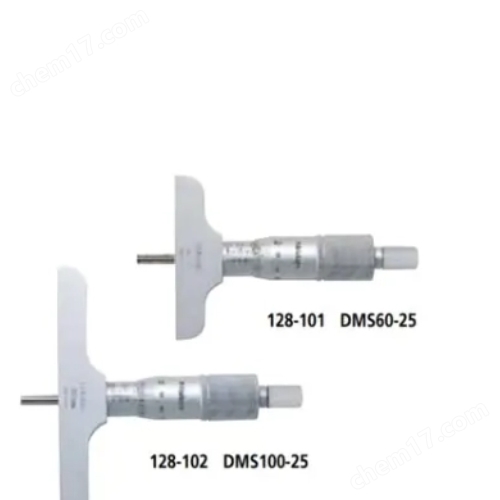

MITUTOYO三豐128系列DMS60-25深度千分尺技術解析

核心特性

精密測量系統

采用?4mm硬質合金測桿，配備鎖定功能（扳手位于尺背面），確保測量穩定性

恒定測力裝置通過棘輪止動器實現，標準操作需轉動3-4次達到最佳測量力

鍍鉻處理主體結構，標尺分辨率0.01mm，微分頭精度±3μm（0.00015英寸）

結構設計

基準面平面度達1.3μm（63.5mm寬度）至2μm（101.6mm寬度）

包含主軸、套筒、標尺帽等15個精密組件，需定期用防銹油維護

技術參數

型號

測量范圍

尺寸

分辨率

128-101/DMS60-25

0-25

63.5×16

0.01

操作規范

視差控制：讀取時需保持外筒基線垂直對齊刻度

基點校準：誤差≤±0.01mm時用扳手調整套筒，超出范圍需松螺母旋轉標尺

環境要求：避免溫度驟變及高濕度環境存儲

典型應用

適用于機械加工中盲孔、凹槽深度的高精度檢測，需配合精密平板進行基準校正
