密集型銅鋁復合型母線槽作為一種先進的輸配電設備，融合了銅材與鋁材的優勢，展現出諸多特色。采用高標準的接插件設計以及嚴格的質量控制流程，使其在承受意外沖擊時仍能保持良好的連接穩定性，降低觸電風險。同時，合理的空間布局優化了散熱效果，即使長時間工作也不會因過熱而引發火災等安全事故。
銅鋁復合型母線槽結構優勢：
1）采用標準配置的單臂鎖緊接頭器，連接可靠方便；

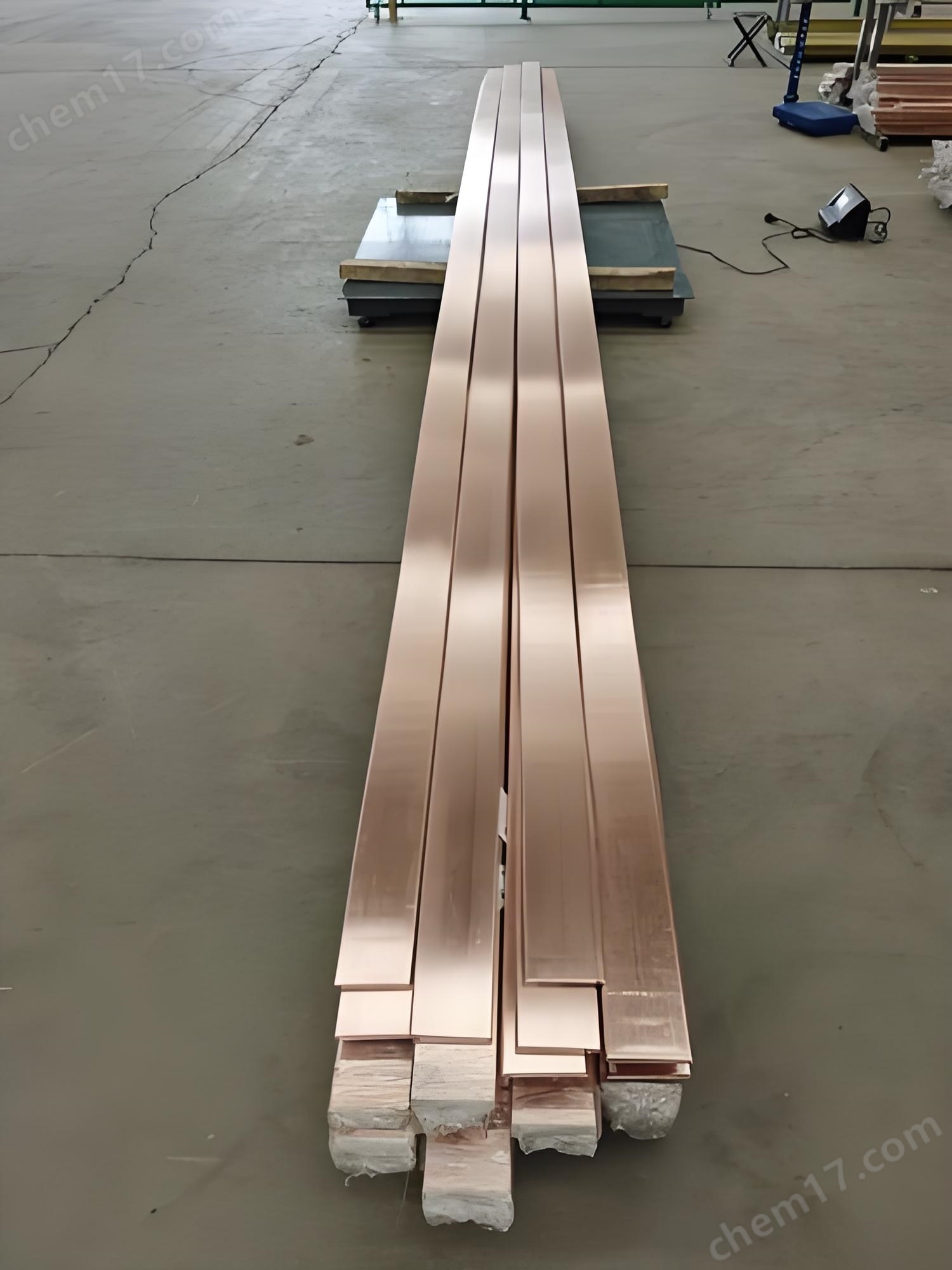

2）采用的銅鋁復合母線排,在保證機槭與電氣性能等同于銅導體的前提下,整個產品重量更輕,成本更低,有效的減少了工程項目的安裝強度與基礎投資；
3）可以方便的設置饋電插口,上下兩面可以同時設置,且不會降低其抗彎強度。每套插口均有特制的開合鎖定裝置和防錯相插入的防呆設計,可有效防污物、防塵和防止誤操作；絕緣配置。
4）結構設計，讓母排在包裹絕緣介質后分相卡制于外殼中，使母線系統擁有介質絕緣和空氣絕緣的雙重絕緣，集空氣型母線和密集型母線絕緣優點于一身。

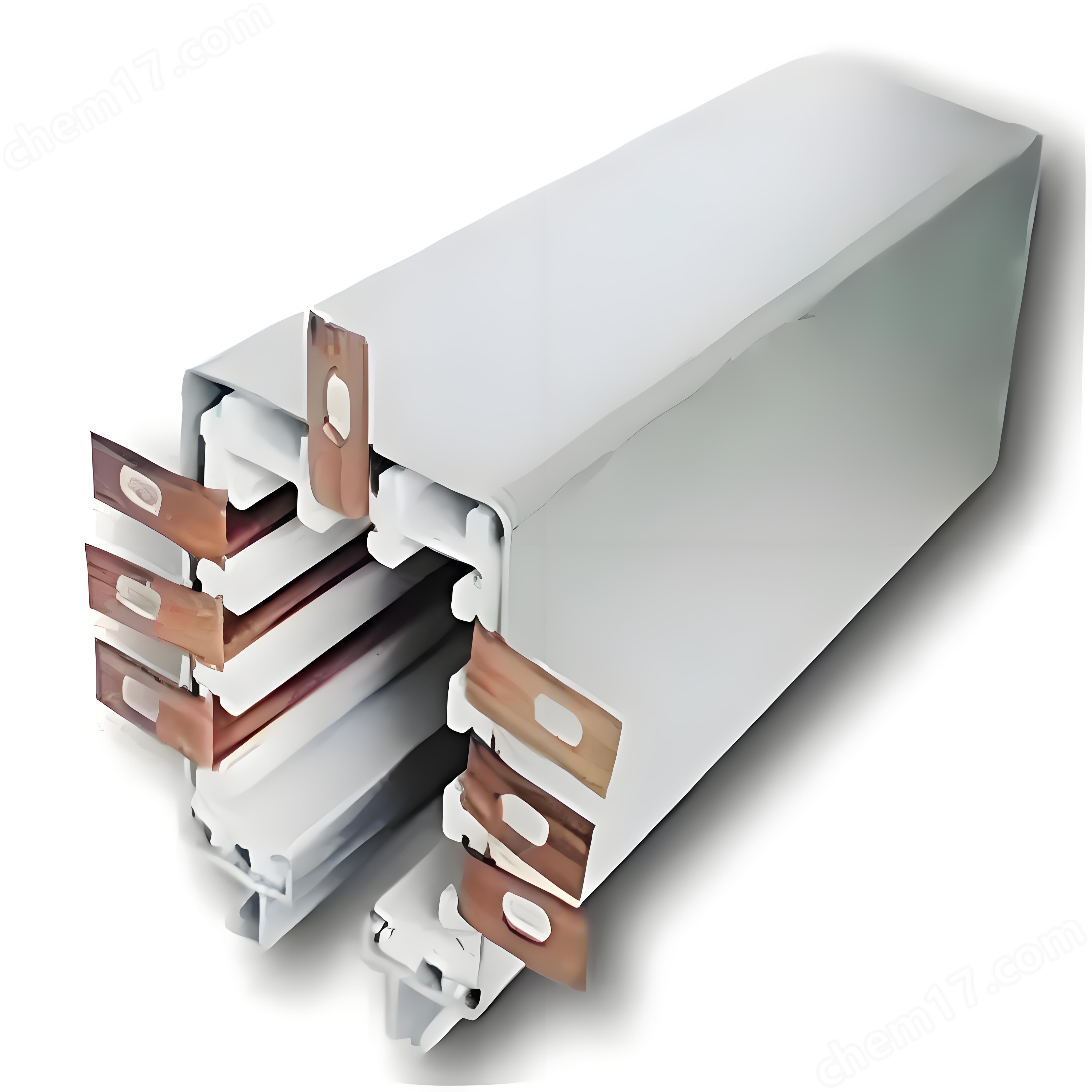

密集型銅鋁復合型母線槽是由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。它可制成每隔一段距離設有插接分線盒的插接型封閉母線，也可制成中間不帶分線盒的饋電型封閉式母線。其工藝制造不受板材限制，外殼做成瓦溝形式，使母線機械強度增加，甘肅銅鋁復合母線槽，母線水平段可生產至13m長。由于外殼做成瓦溝形式，坑溝位置有意將母線分隔固定，母線之間有18mm的間距，線間通風良好，使母線槽的防潮和散熱功能有明顯的提高，比較適應南方氣候；由于線間有一定的空隙，使導線的溫升下降，這樣就提高了過載能力，并減少了磁振蕩噪聲。但它產生的雜散電流及感抗要比密集型母線槽大得多，因此在同規格比較時，它的導電排截面必須比密集絕緣插接母線槽大。母線槽特點是具有系列配套、商品性生產、體積小、容量大、設計施工周期短、裝拆方便、不會燃燒、安全可靠、使用壽命長。母線槽產品適用于交流50Hz，額定電壓380V，額定電流250A-4000A的三相四線，三相四線制供配電系統工程中。
應用范圍：
1.工業應用：在工業領域中，銅鋁復合母線槽被廣泛應用在各種大型設備的供電系統和控制電路中。例如在高樓大廈的電梯控制系統及自動化生產線中都有它的身影出現。
2.商業建筑和商業綜合體等公共場所的建設和應用也是其主要應用領域之一；商業場所通常需要大量的電氣設備來支持各種設施的運行和維護工作。
3.城市軌道交通建設方面也有使用到這種新型材料制成的導線裝置進行安裝布線作業。
使用注意事項：
1.先檢查母線槽一端的導體連接面及接頭器有無磕碰損傷確保到位后運用扭力扳手鎖緊；對接式母線槽，應將需連接的兩節母線槽導體的端頭部分相互平行對準，再將銅連接片及絕緣隔板插入母排端頭相間空擋(每相母排左右各夾一塊銅連接片，銅連接片間夾放一塊絕緣隔板。)確認無弊后，穿入絕緣螺栓，并注意銅連接片、母線端頭、絕緣隔板的連接孔是否對齊、銅連接片、絕緣隔板是否卡到位，收緊螺栓。2.鍍鋅線槽直線段組裝時，應先做干線，將吊裝器與線槽用蝶形夾卡固定在一起，按此方法，將線槽逐段組裝成形。線槽與線槽可采用內連接頭或外連接頭，配上平墊和彈簧墊用螺母緊固。
3.技術要求周圍空氣溫度不得超過40℃，而且在24h內其平均溫度不超過35℃，周圍空氣溫度的下限為-5℃。空氣清潔:在較高溫度為40℃時，其相對溫度不得超過50%。在較低溫度時，允許有較大的相對溫度。例如：20℃時相對濕度為90%。但對由于溫度變化，可能會偶爾產生的適度凝露應給予注意。
