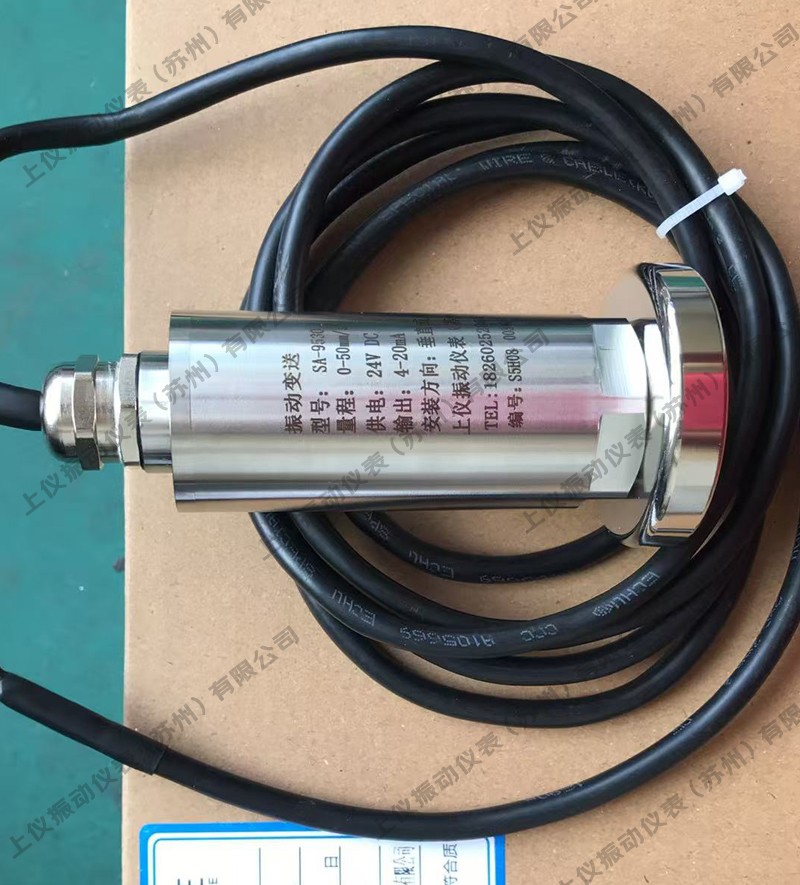

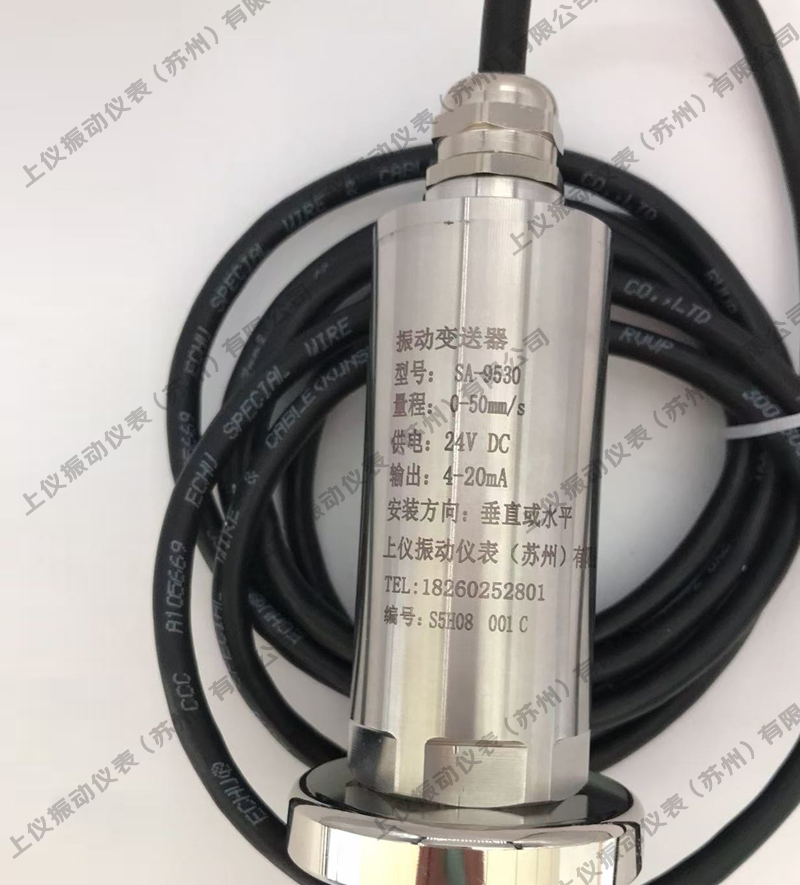

一體化振動變送器 的使用說明

2．技術參數:

2．1 頻率響應：10 ～ 1000 Hz  *  或者5 ～ 1000 Hz（特殊說明）

2．2 自振頻率：10Hz

2．3 測量范圍：0-20mm/s（量程可選）

2．4 輸出電流：4～20mA

2．5輸出阻抗：≤500Ω

2．6工作電壓：DC12-24V±10%

2. 7接線方式：二線制

2．7大加速度：10g

2．8測量方向：通用

2．9 使用環境：溫   度  -40℃～80℃   相對濕度 ≤90%

2．10 外形尺寸：φ33mm×75mm  （鋁殼48×80已停產）

2．11 安裝螺紋：M10*1.5*10mm（深度）

2．12 重    量： 約350g

• 13 外殼材質：304不銹鋼

3．安  裝

3．1 安裝位置：垂直或者水平安裝于被測振動點上，將傳感器固定在被測殼體上，然后將傳器擰在上面擰緊即可。

3．2 安裝尺寸及規范：參看圖一，若變送器安裝位置受到高溫蒸汽等沖刷時，為降低變送器環境溫度、需加防護措施，一般情況下可不加防護。

3．3 接線說明：棕色導線接DC24V電源正端，藍色導線接4-20mA輸出，。連接導線要求有良好的絕緣性能，采用二芯屏

蔽線纜
