別讓電阻“悄悄篡改”你的實驗數據！四點探針臺測量中的誤差陷阱與解決之道

你是否也曾經歷過這樣的困境：實驗方案反復推敲，設備參數仔細校準，但測量數據卻總是飄忽不定？明明是相同的樣品，兩次測試結果卻相差甚遠？在精密電學測量的世界里，“接觸電阻”和“引線電阻”這兩個“隱形干擾源”，或許正在悄悄扭曲你的實驗結果。今天，我們就來拆解這些隱藏在測量路徑中的“麻煩制造者”，教你如何把誤差牢牢鎖在可控范圍內。

一、精密測量的“隱形干擾源”：你必須正視的三種電阻

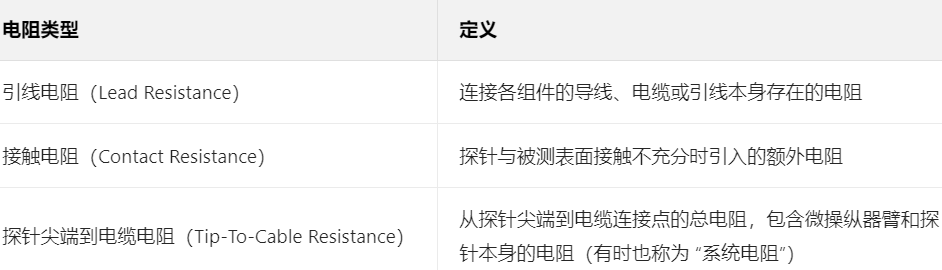

在探針臺測量系統中，電流從探針流向測量設備的每一段路徑，都可能產生額外電阻。這些電阻看似微不足道，卻可能成為壓垮實驗準確性的“最后一根稻草”。以下是最需要警惕的三種“潛在風險”：

問題直擊：這些電阻到底有多“難纏”？

- 接觸電阻會直接疊加在電流測量結果中，尤其在高精度電流測試中，哪怕是微歐級的偏差，都可能讓實驗結論與真實情況背道而馳。

- 引線電阻會隨著電纜長度增加而累積，很多時候你以為的“樣品特性異常”，其實只是導線在“偷偷加戲”。

- 更棘手的是：這些電阻并非固定值，會隨著接觸質量、材料選擇甚至探針壓力變化而波動，讓誤差變得難以追溯。

二、接觸電阻：探針與樣品間的“不穩定因素”

接觸電阻是探針與被測材料表面直接接觸時產生的電阻，也是最容易被忽略的誤差源頭。它的大小受多個因素影響，稍不留意就會讓測量結果“偏離正軌”。

 1. 探針材料：低電阻與耐用性的“平衡難題”

不同探針材料的接觸電阻差異顯著，選錯材料，誤差就已經埋下伏筆：

“鈹銅合金探針”：接觸電阻極低（金焊盤上僅100µΩ，鋁焊盤上200µΩ），但質地較軟，容易磨損，頻繁使用后電阻會明顯上升。

“鎢探針”：硬度高、抗彎曲能力強，穩定性更優，但接觸電阻稍高（金或鋁焊盤上均為250µΩ），適合需要反復測量的場景。

2. 焊盤材料：別讓表面特性“拖后腿”

被測樣品的焊盤材料同樣關鍵，選不對不僅電阻偏高，還可能“污染”探針影響后續測量：

“金焊盤”：電阻率低，接觸電阻表現優秀，但質地較軟，在高壓力測量場景中可能出現粘連問題。

“鋁焊盤”：常用于晶圓測試，但表面易形成氧化層，需要通過探針“刮擦”（scrubbing）才能導通。然而刮擦過程會導致鋁屑附著在探針上，讓后續測量的接觸電阻越來越大！

3. 這些細節，正在悄悄放大接觸電阻

“幾何形狀”：探針尖和焊盤的形狀會直接影響接觸面積，面積越小，電阻越大。

“表面狀態”：粗糙的表面、氧化層、污染物都會讓接觸電阻飆升，很多時候“清潔表面”比換探針更能解決問題。

“接觸壓力”：初期增大壓力能降低電阻，但壓力過大可能損壞探針或樣品表面，反而讓電阻失控！

三、引線電阻：電纜長度背后的“隱藏誤差”

引線電阻是電流通過連接電纜時產生的電阻，它的影響雖不如接觸電阻直接，卻可能成為精密測量的“隱形障礙”。

1. 引線電阻的“三大決定因素”

“材料”：導電性能越好，電阻越低（例如銅導線比鋁導線表現更優）。

“長度”：導線越長，電阻越大（呈正比關系），長距離布線時這個問題會格外明顯。

“直徑”：導線越粗，電阻越小，但過粗的導線可能影響系統靈活性和操作便利性。

關鍵數據：優質引線的電阻通常低至0.2Ω/米，而劣質引線可能是這個數值的10倍以上，選對導線能直接減少誤差！

2. 降低引線電阻的“實用技巧”

- 縮短導線長度：在設備布局允許的情況下，盡量讓探針臺與測量設備“近距離配合”。

- 合理選擇導線直徑：在耐用性和電阻之間找平衡——過細的導線易斷裂，過粗的導線可能影響探針操作精度。

- 慎用同軸電纜：同軸電纜能減少干擾，但僅適合交流（AC）測量，直流（DC）測量中反而可能增加電阻。

四、告別誤差：四線測量法輕松“規避陷阱”

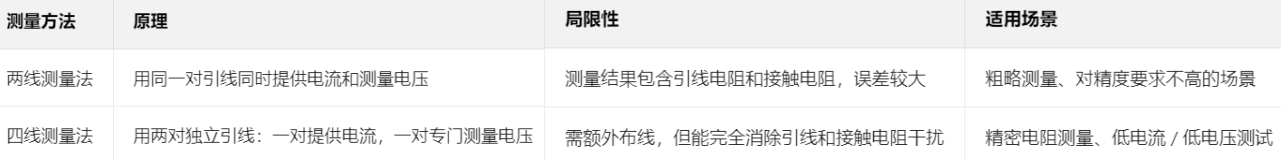

了解了電阻的來源，更重要的是掌握“防坑”技巧。在測量方法上，“四線測量法”堪稱電阻誤差的“克星”，能避開傳統兩線法的短板。

核心邏輯：電壓測量引線僅負責檢測電壓，幾乎沒有電流通過，因此不會受到引線電阻或接觸電阻的影響。用它測出來的，才是樣品真正的電阻特性！

五、實戰建議：從設備到操作，全控阻

1. “選對設備”：優先選擇系統電阻低的探針臺，例如Ossila的微操縱器，其從鎢探針尖到測量設備的路徑電阻可低至<0.3Ω，為精準測量奠定基礎。

2.“匹配探針與焊盤”：金焊盤優先用鈹銅探針（追求低電阻），鋁焊盤或高頻測量場景用鎢探針（追求耐用性）。

3.“定期清潔維護”：及時清理探針上的污染物（如鋁屑），檢查導線是否有磨損或氧化，這些小細節能大幅減少電阻波動。

4. “壓力“剛剛好”：通過預實驗找到最佳接觸壓力，既保證低電阻，又避免損壞樣品或探針。

5. “果斷用四線法”：只要涉及精密測量，果斷拋棄兩線法，讓四線法幫你“過濾”掉不必要的誤差。

結語：別讓小電阻掩蓋了實驗真相

在精密電學測量中，接觸電阻和引線電阻就像隱藏的“數據篡改者”，看似微小的影響積累起來，可能讓數周的實驗心血付諸東流。但只要掌握了它們的特性——選對材料、優化操作、用對方法，就能讓誤差無處遁形。
