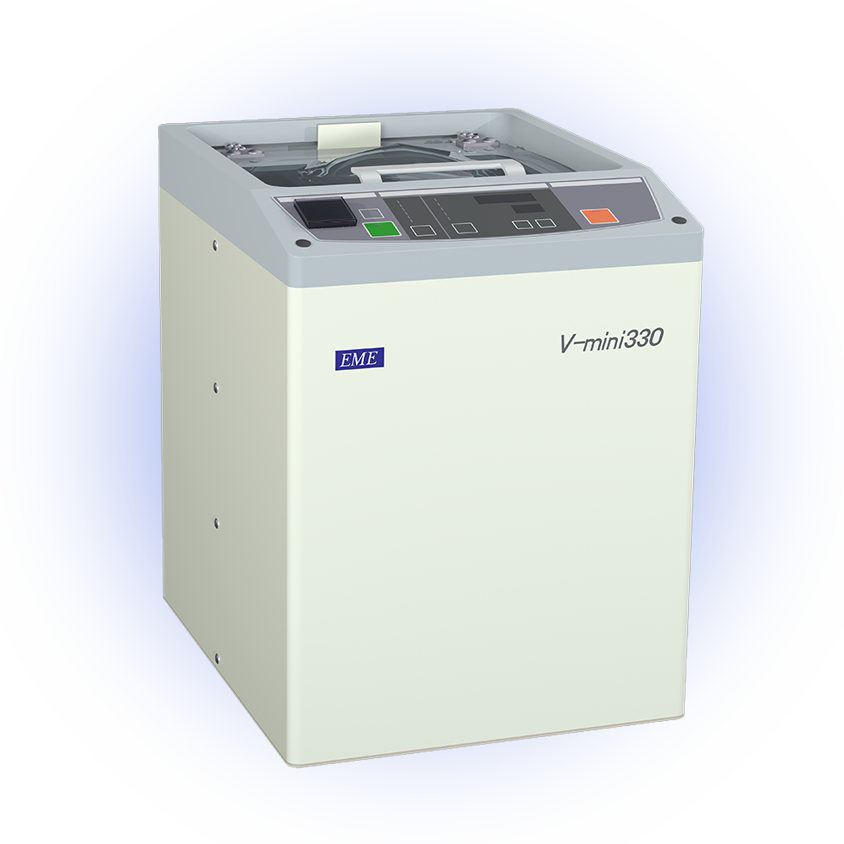

在電子封裝領域，即使是微米級的氣泡也可能導致焊點開裂、導熱不均或絕緣失效，直接影響產品的可靠性和壽命。如何在小批量研發或精密生產中實現0缺陷混合？日本EME公司的V-mini330真空攪拌消泡機以300ml超小容量和1000Pa高精度真空控制，為電子封裝材料提供了行業領的解決方案。

一、電子封裝中的氣泡難題：為什么必須0缺陷？

1. 芯片封裝：

• 氣泡導致環氧樹脂固化不均，引發分層或熱應力集中。

• 高頻信號傳輸受影響（如5G模塊的介電損耗升高）。

2. 底部填充膠（Underfill）：

• 殘留氣泡在回流焊時膨脹，造成BGA焊球橋接或斷裂。

3. 導熱界面材料（TIM）：

• 氣泡降低熱導率，芯片結溫上升10-15℃，縮短壽命。

傳統方法痛點：

• 手工攪拌效率低，氣泡殘留率>5%。

• 大型設備不適合研發階段的小批量試制（最小需500ml以上）。

二、V-mini330的300ml小容量如何實現0缺陷？

1. 雙軸行星式攪拌：強制對流+高剪切力

• 自轉（最高2000rpm）：高剪切力破碎團聚顆粒（如銀漿中的Ag納米粒子）。

• 公轉（最高800rpm）：形成垂直渦流，確保高粘度材料（如硅膠）死角混合。

2. 1000Pa真空消泡：微氣泡的方案

• 分階段抽真空：

• 第一階段（-0.05MPa）：緩慢排氣，避免物料飛濺。

• 第二階段（-0.09MPa）：深度消泡，殘留氣泡直徑<50μm。

• 真空保持功能：針對易揮發溶劑（如丙酮基膠水），可設定保壓時間。

3. 專為電子封裝優化的智能模式

• 預置配方：

• 環氧樹脂模式：先低速混合（300rpm），后高速消泡（1500rpm）。

• 導電銀膠模式：真空梯度控制，防止銀顆粒沉降。

• 溫度適配：可選配冷卻模塊，避免高熱材料（如錫膏）提前固化。

4. 0污染風險的設計

• 全密閉腔體：防止環境粉塵污染（符合ISO 14644-1 Class 5標準）。

• 無油干式真空泵：避免油蒸氣污染敏感電子材料。

三、實測對比：V-mini330 vs 傳統方法

四、典型應用場景

1. 芯片級封裝（CSP）的底部填充膠處理

• 問題：傳統點膠工藝易在窄間隙（<100μm）中殘留氣泡。

• 解決方案：

• V-mini330預消膠后，通過毛細作用實現無缺陷填充。

• 配合加熱臺（80℃），固化時間縮短40%。

2. 高導熱絕緣膠的制備

• 問題：氮化硼（BN）填料易團聚，降低熱導率。

• 解決方案：

• 公轉+自轉協同分散，使BN填料分布均勻（SEM驗證）。

• 真空消泡后熱導率提升至8W/mK（原工藝僅5W/mK）。

3. 微電子3D打印材料的預處理

• 問題：光敏樹脂中的氣泡導致打印層間缺陷。

• 解決方案：

• 先真空脫泡（-0.095MPa），再低速攪拌（200rpm）保持流平性。

• 打印成品孔隙率降低至0.1%以下。

五、為什么選擇V-mini330？

? 小批量適配：300ml容量完匹配研發試制需求，減少材料浪費。
? 0缺陷保障：軍工級真空標準，氣泡殘留率<0.5%。
? 智能可擴展：支持配方存儲、外接溫控等模塊，適應未來工藝升級。

行業反饋：

"在QFN封裝膠水處理中，V-mini330將我們的不良率從3%降至0.2%——僅一項每年節省返修成本超200萬元。"
——某半導體封測企業工藝總監

結語

在電子封裝向微型化、高可靠性發展的趨勢下，V-mini330以實驗室級精度+工業化穩定性，成為實現0缺陷混合的關鍵工具。無論是芯片封裝膠的完填充，還是高導熱材料的均勻制備，其300ml小容量設計都能在降低成本的同時，確保產品性能的表現。
