HUD（Heads-Up Display）抬頭顯示器作為現代汽車的重要配置，通過將車速、導航等關鍵信息投射到駕駛員視線前方的擋風玻璃上，減少視線轉移次數，直接關乎駕駛安全性和用戶體驗。然而，HUD 在實際使用中面臨的光照條件復雜多變，不同角度和強度的陽光會顯著影響其顯示效果。紫創測控Luminbox準直型太陽光模擬器憑借對光照條件的精準復現能力，可為 HUD 光照角度和強度的測試提供可靠的實驗平臺，有效解決自然光照不可控的難題。

一、HUD 光照角度和強度測試的重要性

汽車HUD技術

HUD 顯示效果受光照影響顯著：強光易致顯示模糊甚至無法辨認，角度差異會引發亮度不均、對比度下降。如正午強光淹沒信息、清晨低角度陽光形成重影干擾判斷。對HUD進行光照角度和強度測試，可全面評估其在各種光照條件下的性能表現，確保在復雜環境中始終提供清晰、準確的顯示信息。確保復雜環境下信息清晰準確，這是滿足安全標準、保障駕駛安全、提升體驗及為 HUD 的研發優化提供科學依據。

二、HUD 光照角度和強度的測試方法

汽車中的HUD抬頭顯示器

進行 HUD 光照角度和強度測試時，需先確保準直太陽光模擬器各組件正常連接并校準，再根據測試需求調整光照強度、方向及光譜濾波器，模擬不同自然光照條件。具體測試方法如下：

分辨率測試：通過顯示標準測試圖案，評估 HUD 在不同光照角度（如 0° 直射、45° 斜射）和強度（如 300W/m2 陰天、1000W/m2 晴天）下的清晰度和細節呈現能力，觀察圖像分辨率變化，確保各種條件下顯示清晰。

亮度測試：測量 HUD 顯示的亮度和對比度，在不同光照條件下調整 HUD 亮度設置，觀察顯示效果，確保強光下仍能保持清晰可見，避免過亮刺眼或過暗模糊。

反射測試：調整太陽光模擬器的角度和強度，模擬不同光線條件下的反射情況，評估 HUD 在強光照射下的可視性，確保各種條件下都能保持良好的顯示效果。

可視角度測試：在不同光照角度下，觀察 HUD 在不同視角下的顯示清晰度和色彩準確度，評估其可視角度范圍，確保駕駛員在不同姿態下都能清晰查看信息。

投影測試：通過調整模擬器設置，模擬不同光照條件下的投影效果，評估 HUD 圖像的聚焦度和失真程度，確保各種條件下投影準確。

三、準直太陽光模擬器在 HUD 測試中的應用

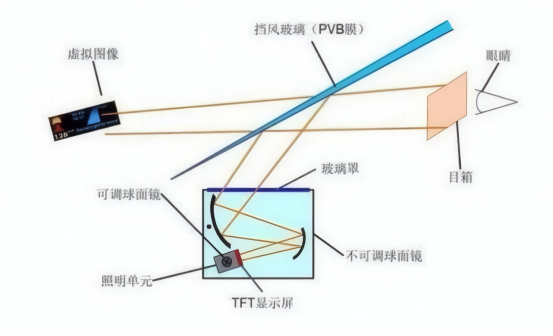

HUD光學系統結構示意圖

1. 模擬不同天氣條件

通過調整設置模擬晴天、陰天、雨天等天氣的光照，測試 HUD 在不同天氣下的可見性和性能，評估其環境適應性，確保實際使用中保持良好顯示效果。

2. 模擬不同時間段的光照

調節光線強度和方向，模擬早晨、中午、傍晚等不同時間段的太陽光特性，測試 HUD 在各時段的顯示效果，保障其在不同時間都能提供準確信息。

3. 優化 HUD 設計

借助準直太陽光模擬器測試，可發現 HUD 在不同光照下的性能瓶頸和潛在問題，為汽車制造商和供應商優化產品設計、提升顯示效果和可靠性提供依據。

4. 提高駕駛安全性

通過嚴格測試，確保 HUD 在各種光照條件下都能提供清晰、準確的信息，減少駕駛員因辨認信息而分散的注意力，從而提高駕駛安全性。

HUD 光照角度和強度測試是評估其性能的重要環節，準直太陽光模擬器憑借精準的光照模擬和控制能力，為測試提供了可靠支撐，助力評估性能、發現問題、優化設計和提升安全性。紫創測控Luminbox準直太陽光模擬器憑借多技術路線和全場景模擬能力，為 HUD 測試提供從可行性研究到項目測試的全場景解決方案。未來，紫創測控Luminbox 將持續技術創新，為智能汽車領域的 HUD 技術發展提供有力支持。

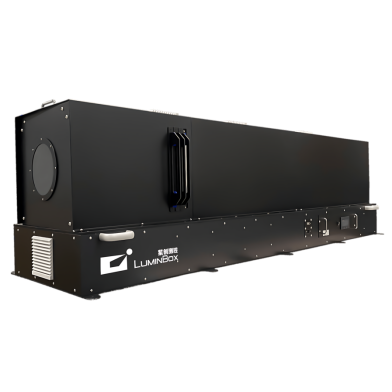

Luminbox 全光譜準直型太陽光模擬器

Luminbox 全光譜準直型太陽光模擬器為跨行業材料提供高精度老化測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

全光譜覆蓋：350nm-1100nm 光譜，貼近自然光權重

高動態亮度：2 米處 20,000-150,000Lux，滿足 HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

Luminbox 全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為HUD 光照角度和強度的測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力能源材料、環境技術、航空航天等領域的技術革新。
