隨著電子信息產業的快速發展，壓電陶瓷材料受到了越來越多的關注，但壓電陶瓷材料的電性能和特性存在成本高、測量不便等問題。在當今的科技研究領域，壓電陶瓷電致應變測量?jī)x器的現狀在一定程度上限制了相關研究和教學工作的深入發展現有的這類測量?jī)x器通常存在成本高的問題，其復雜的制造工藝、高精度的部件和先進技術的集成使得其價格較高。因此，迫切需要一種創新解決方案來打破現狀，以滿足教育機構和研究設施對低成本、小型化、高精度壓電陶瓷電測力測量?jī)x器的需求，并促進壓電陶瓷相關領域的研究和教學的持續發展。

　　安泰電子的ATA-7000系列高壓放大器基于采用AB類放大電路，具有低失真、高穩定的特點。其最大帶寬可達100kHz，最大輸出電壓可達40kVpp，廣泛應用于各類壓電材料測試及性能評估。

　　實驗名稱：一種新型低成本壓電陶瓷應變檢測方法研究

　　實驗原理：光學位移測量裝置利用了壓電材料的逆壓電效應。當具有壓電性能的材料在外加電場作用下按比例變形時，這種效應就會發生。移除外部電場后，材料的變形會恢復。正壓電效應和逆壓電效應呈反比關系，共同表征了壓電材料相互轉換機械能和電能的能力。光纖檢測系統它具有一系列特性：干光纖體積小、重量輕且高度柔韌，能夠在狹小孔洞和裂縫等受限區域進行檢測，同時對被測場的影響最小；其優異的絕緣性和耐熱性使其不受電磁干擾的影響，適合用于光纖傳感器適用于高溫、高壓環境和各種具有挑戰性的工業條件。當被測物體發生輕微位移時，光纖會略微彎曲，改變光信號的傳播路徑，從而影響光信號的強度。光電探測器將這些光學變化轉換為電信號，再由信號處理電路進行分析和處理，以獲取物體的位移信息。

　　實驗框圖：

　　實驗實拍圖：

　　實驗過程：樣品放置在樣品臺上，通過ATA-7030高壓放大器產生高電壓向樣品施加電場,樣品臺的電壓輸入和套管的低壓輸出。套管連接到光纖位移傳感器，再連接到采集卡，便于將傳感器信號傳輸?shù)接?jì)算機進行處理。參考電容器連接到運算放大器，后者又連接到采集卡，使極化測量信號能夠傳輸?shù)接?jì)算機進行處理。高壓放大器通過電壓監測口將高壓輸出信號發送到計算機，計算機再通過信號發生器反饋給高壓放大器，以調整頻率、電場等參數。

圖：ATA-7030高壓放大器指標參數

　　應用方向：科學研究、工業生產、醫學診斷、航空航天、環境監測

　　應用場景：壓電陶瓷、電致應變、光學測量、位移測量、介電場

　　產品推薦：ATA-7000系列高壓放大器

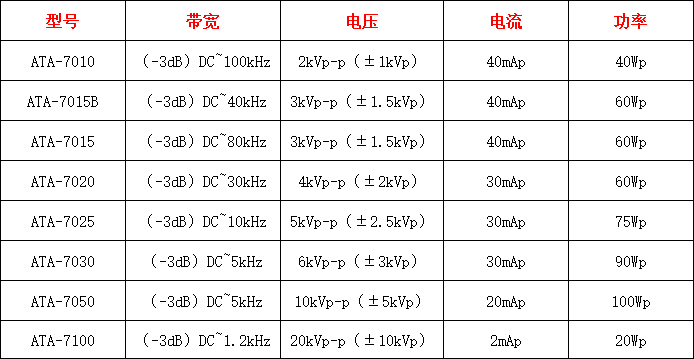

圖：ATA-7000系列高壓放大器指標參數
