以下是針對粉體包覆磁控鍍膜儀的詳細設計方案，涵蓋設備架構、關鍵模塊、工藝控制及創新點，適用于金屬、陶瓷、高分子粉體的功能性鍍膜（如導電、耐磨、防腐等）：

1. 總體設計目標

適用粉體：粒徑1μm-500μm（可擴展至納米級）

鍍膜類型：金屬（Al, Cu）、氧化物（Al?O?, TiO?）、氮化物（TiN, CrN）

核心指標：

膜厚均勻性：±5%（粒徑＞10μm時）

包覆率：＞95%（無裸露區域）

產能：0.5-5 kg/h（視粉體密度而定）

2. 設備核心模塊設計

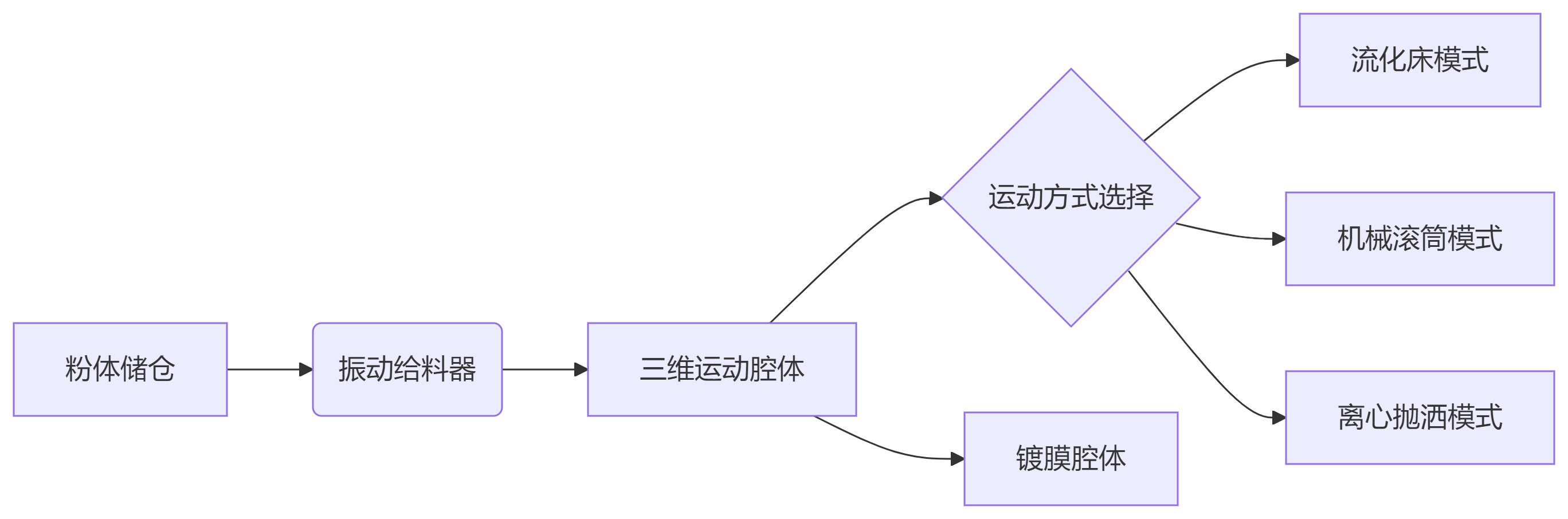

(1) 粉體運動系統

流化床模式：

氣體流速：0.1-1 m/s（根據粉體密度調節）

分布板孔徑：粉體粒徑的5-10倍

適用場景：輕質粉體（如SiO?, 聚合物微球）

機械滾筒模式：

轉速：5-30 rpm（傾斜角10-15°）

內置擋板：增強粉體翻滾，避免“雪崩效應”

適用場景：高密度粉體（如WC-Co, 金屬粉末）

(2) 磁控濺射系統

(3) 輔助系統

等離子體預處理：

RF源（13.56MHz, 100-300W）去除粉體表面有機物

Ar/O?混合氣體（比例4:1）活化表面

在線監測：

激光粒度儀（實時檢測粉體分散度）

質譜儀（監控反應氣體分壓）

3. 關鍵工藝控制策略

(1) 均勻性保障技術

多級運動耦合：

python

復制

下載

# 示例：流化床+機械振動復合程序

def motion_control():

    if particle_size < 50μm:

        activate_fluidization(velocity=0.5m/s)

    else:

        activate_roller(angle=12°, rpm=15)

    apply_vibration(freq=100Hz, amplitude=2mm)

動態偏壓技術：

對粉體施加-50V至-200V脈沖偏壓（占空比20-50%）

吸引離子改善邊緣覆蓋（尤其對＞50μm粉體）

(2) 膜層質量控制

4. 創新性設計亮點

(1) 分區域鍍膜技術

原理：將腔體分為預處理區、主鍍膜區、后處理區，粉體通過螺旋輸送連續通過

優勢：實現單次裝載完成清洗-鍍膜-鈍化全流程

(2) 智能反饋系統

傳感器網絡：

紅外熱像儀監控粉體溫度場

等離子體發射光譜（OES）實時分析膜成分

AI調控：

基于LSTM模型預測最佳功率-氣壓組合

動態調整靶材功率分配（如邊緣靶功率提升20%）

(3) 防團聚解決方案

靜電分散模塊：

施加5-10kV高壓脈沖（脈寬1μs）

使粉體帶同種電荷相互排斥

聲波輔助：

40kHz超聲波破碎軟團聚體

5. 典型應用案例

(1) 鋰電池正極材料包覆

粉體：LiNi?.?Co?.?Mn?.?O?（粒徑10-20μm）

鍍膜：5nm Al?O?

工藝：

流化床模式（Ar氣速0.3m/s）

脈沖DC濺射（平均功率2kW）

基板偏壓-100V

效果：

循環壽命提升＞50%（4.5V截止電壓）

包覆CV＜3%

(2) 耐磨陶瓷粉體

粉體：Al?O?（粒徑50-100μm）

鍍膜：TiN（厚度200nm）

工藝：

滾筒模式（轉速20rpm）

反應濺射（N?/Ar=1:4）

基板加熱150℃

效果：

粉體硬度從15GPa→18GPa

摩擦系數降低40%

6. 經濟性與安全設計

7. 未來擴展方向

納米粉體包覆：
開發電懸浮裝置（替代機械運動），適用于＜1μm粉體

多組分梯度鍍膜：
通過多靶共濺射實現成分漸變（如Al→Al?O?）

卷對卷集成：
與粉體造粒設備聯機，實現鍍膜-成型一體化

結論

本設計方案通過多維運動控制與等離子體工程的創新結合，解決了粉體鍍膜的均勻性難題。設備特別適用于新能源、航空航天等領域的功能性粉體制備，其模塊化設計允許根據粉體特性靈活調整工藝。下一步需重點突破納米粉體防團聚與工業化量產穩定性問題。
